一、    設計說明

本設備主要用于確定卷式有機膜在母液分離、濃縮實驗中的應用并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。本系統可以提供相當廣的流量、壓力范圍。最高運行壓力可達到41Bar。

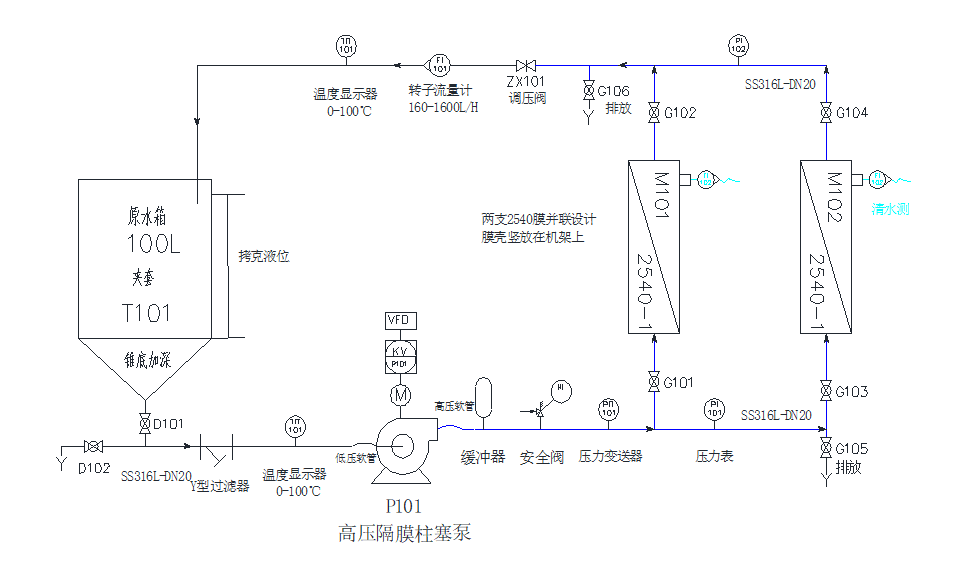

二、工藝流程（詳細流程圖見附件）

三、設備特點

1.結構設計緊湊，體積小，安裝使用方便,操作簡單，設備運行穩定；

2.循環體積小，分離效果好,清洗方便，膜芯可長期循環使用；

3.動力組件采用美國萬納牌進口高壓隔膜柱塞泵，高壓力，高效率，耐腐蝕，衛生級別高，壓力最高可達41Bar；

4.變頻器調速功能，精確控制流量與壓力，減少能量損耗，同時避免開機時對膜組件沖擊，配有壓力變送器，可設定指定壓力，穩定運行，壓力變化小于設定值的2%；

6.采用二支2540膜并聯設計，通過切換膜進出口閥門選用膜組件，單支有效膜面積7㎡，單支4040標準水透過液量為100-150L/H,適用于母液量20—800L的膜分離實驗；

7.與料液接觸部分,低壓軟管采用衛生級硅膠材質，金屬部分均采用SS304不銹鋼衛生級材質，耐腐蝕性好，承壓高,管道內部進行酸洗鈍化處理；

8.主機進/出口與水箱連接部位采用快裝卡箍連接,易拆裝、無死角、易清潔;

9.滑輪采用兩個定向輪，兩個萬向輪。操作，移動方便。

10.原水箱100L，304材質，正錐底，錐底加深有效減少循環體積，帶夾套控溫，進冷凝水，改變循環水溫度穩定控制料液溫度；

11. 設備上儀表

進水儀表：壓力表、壓力變送器、溫度傳感器

產水儀表：不銹鋼轉子流量計

濃水儀表：不銹鋼轉子流量計、壓力表、壓力變送器

四﹑系統組成
