一、設計說明

本設備主要用于確定原液過濾澄清的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統為中空纖維超濾膜組件。本系統可以提供相當廣的流量、壓力范圍。最高壓力3.5公斤.

可根據實驗需要換裝超濾，微濾等各類中空纖維膜元件，用于料液的分離，提純，澄清，除雜等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域，特別適合高校、科研機構、企業研發中心及小批量生產的使用。

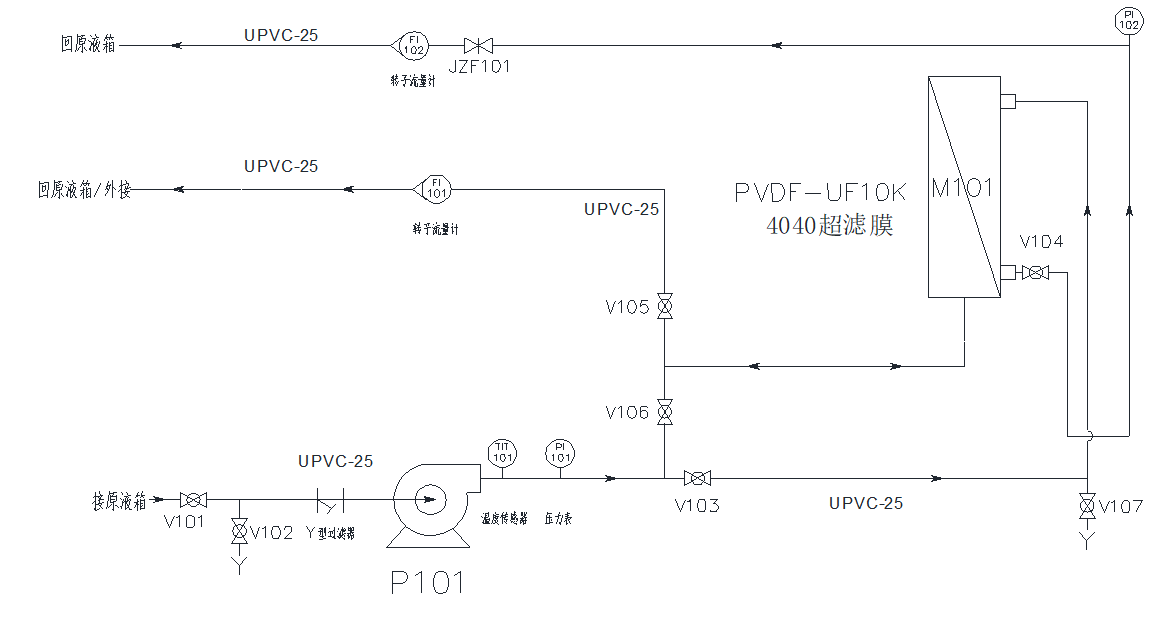

二、工藝流程

三、流程說明

1、試驗開始前，用清水沖洗設備(以M101為例)。

將清水置于水箱V101中，開啟閥門V101、V103、V104、V105、JZF101，同時檢查閥門V102、V106、V107，處于關閉狀態。然后開啟供料泵P101，調節閥門JZF101開度，沖洗設備。沖洗結束，打開閥門V107將水排放。

2、開始試驗（以M101為例）

將料液置于水箱V101中，開啟閥門V101、V103、V104、V105、JZF101，同時檢查閥門V102、V106、V107，處于關閉狀態。然后開啟供料泵P101，通過調節截止閥JZF101使得運行壓力為所需值。收集淡側溶液，濃側溶液返回水箱V101，直到達到所需濃縮倍數，或淡測流量小于指定值時停機。

3、反沖洗流程：

將清水置于水箱V101中，開啟閥門V101、V106、V107，同時檢查閥門V102、V103、V104、V105、JZF101，處于關閉狀態。然后開啟供料泵P101，反沖洗設備。沖洗結束，從閥門V107將水排放。

試驗結束后，用清水沖洗設備。

四、設備特點

l  結構設計緊湊，體積小，安裝使用方便,操作簡單，設備運行穩定；

l  循環體積小，分離效果好,清洗方便，膜芯可長期循環使用；

l  動力組件采用南方多級離心泵，高效率，耐腐蝕，衛生級別高，壓力最高可達3.5公斤；

l  變頻器調速功能，精確控制流量與壓力，減少能量損耗，同時避免開機時對膜組件沖擊；

l  設備為超濾，微濾，通用型，可通過更換膜芯實現不同分離精度及功能；

l  采用單支中空纖維4040膜設計，適用于母液量20—1000L的膜分離實驗；

l  與料液接觸部分采用UPVC材質，耐腐蝕；

l  滑輪采用兩個定向輪，兩個萬向輪。操作，移動方便。

l  可按照客戶要求進行個性化設計。

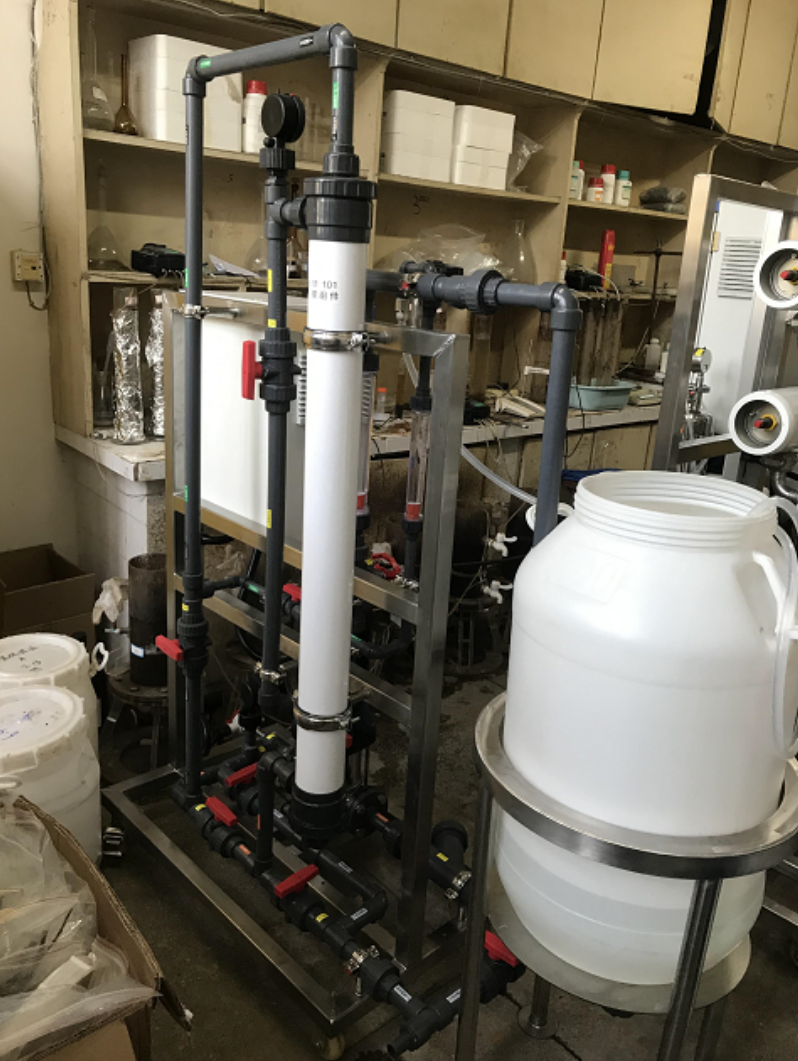

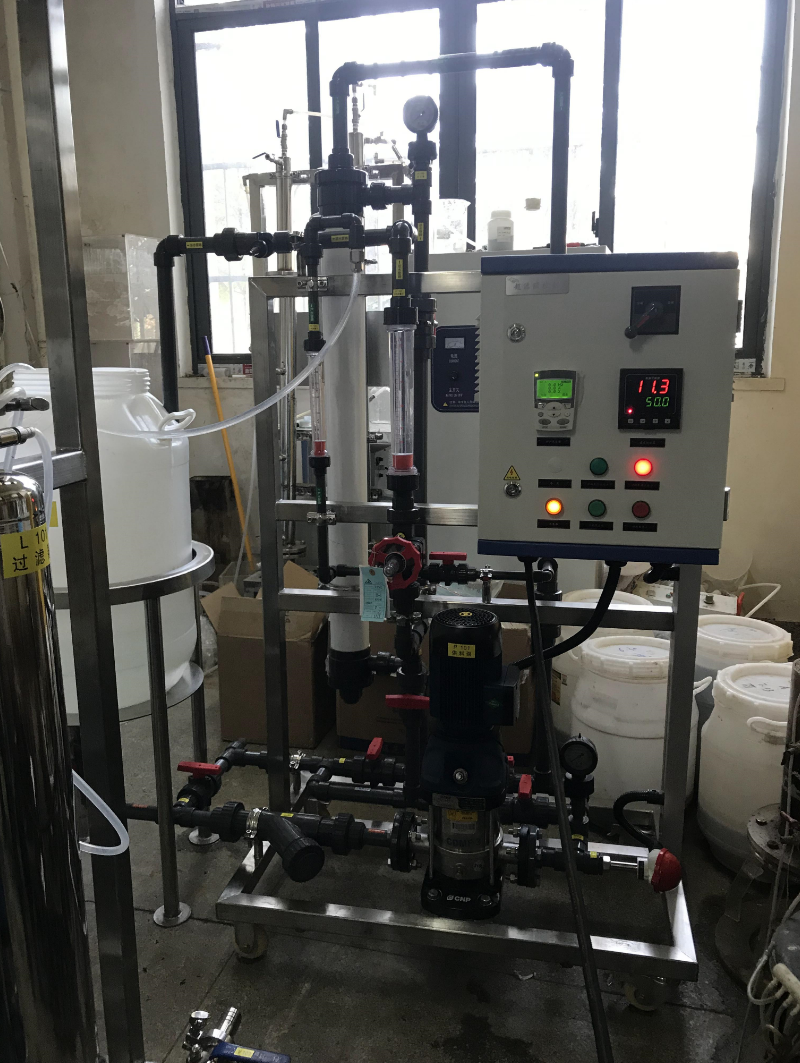

五﹑系統組成
