一、設計基礎

1、設計原則

該系統選定工藝的基礎是根據當?shù)刈詠硭乃|(zhì)大致情況，結合我公司在水處理方面長期積累的經驗，而專門為貴公司用水要求設計。我們希望這套設備能夠滿足以下三個原則。

1.1、綜合考慮環境效益、經濟效益；

1.2、全面規劃、合理布局、降低投資和運行費用；

1.3、發展和推廣高效節能、易管理、易操作的新工藝、新設備，并具有良好的自控水平。

2、主要技術指標

2.1、進水水質：當?shù)刈詠硭?/span>

2.2、進水流量：≥35T/hr（采取部分濃水回流，）；

2.3、進水壓力：0.3-0.5MPa

2.4、進水溫度：5～40℃

2.5、水質檢測：隨機自帶有電導率儀，流量計；出水水質超標時自動報警并停機，各種儀表交付使用后應定期由用戶進行檢測校正。

2.6、產水要求：

設計產水水質：電阻率: ≥16MΩ·cm

中國電子行業高純水國家標準GB/T1146.1-1997：

2.7、一級反滲透的回收率≥60%；

2.8、控制方式：PLC自動控制

3、系統設計范圍及分工

3.1、室內設備間的管道連接為供方范圍，供方管道不包括注射用水管道輸送，需方負責將水電引入室內。

3.2、所有與外界連接管道、電纜、排水溝等均按照建筑規范進行施工。

3.3、電源（AC220V&AC380V）由用戶引到系統配電箱前，電壓波動應不大于10%。

3.4、用戶應按設計要求制作配套的純水系統設備工作間及設備基礎，設置排水溝及其它土建設施。

3.5、貨到現場至我方人員到達安裝現場期間，需方有對主體設備的保管義務。

4、設計依據

《水處理設備制造技術條件》(JB/T2939－99)

《鋼制壓力容器》(GB150－98)

《鋼制焊接常壓容器》(JB/T4735－97)

《襯膠鋼管和管件》(HG21501－93)

《水處理設備油漆、包裝技術條件》(ZBJ98003－87)

《低壓配電裝置及線路設計規范》(GB500 54－95）

《程序控制器》(IEC 1131）

《信號報警、連鎖系統設計規定》(HG/T 20511－2000）

《自動化儀表選型規定》(HG/T 20507－2000）

《儀表供電設計規定》(HG/T 20509－2000）

《工業自動化儀表工程施工及驗收規范》(GBJ93－86)

《室外給水設計規范》(GBJ13－88)

《室外排水設計規范》(GBJ14－87）

《反滲透膜元件制造公司【RO設計導則】》

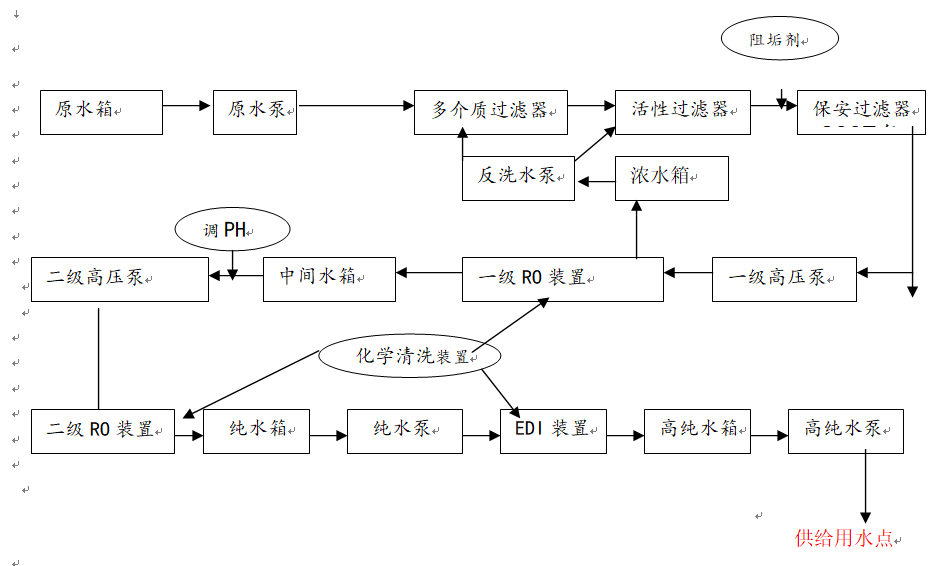

二、工藝流程示意圖

預處理的目的主要是去除水中一些較粗的顆粒和雜質、懸浮物和異味、余氯、有機物等，常用的方法是采用機械過濾和活性碳過濾、吸附。

反滲透技術是目前國際很成熟的一種脫鹽技術，也是市場應用最廣泛、適用范圍最大的一種水處理工藝。能精密的濾除水中的細菌、病毒、金屬離子、鹽類、農藥及各種致癌物質，其工作壓力低、產水量大、脫鹽率高，配置在線清洗裝置,易于維護清洗。

當給水通過EDI裝置的淡水室時，離子交換樹脂交換吸附給水中的陰、陽離子，同時在電滲析直流電場的作用下，將被交換吸附的陰、陽離子分別透過相鄰的選擇性陰、陽離子交換膜定向遷移而除去，由于濃差極化，迫使水發生解離，生成H+和OH-，對離子交換樹脂起到自動電再生的效果，整個過程相當于連續獲得再生的EDI離子交換，可連續不間斷地生產純水、高純水。

用EDI裝置來去除水中殘余的陰、陽離子，使出水電阻率≥15MΩ·CM@25℃。再用拋光混床, 使出水電阻率≥18MΩ·CM@25℃，保證系統出水水質達到用戶用水需求。

三、工藝說明主部件簡介

1、系統的優勢性

A、結構和性能的先進性

采用最新的膜工藝技術，在系統運行成本和有效去除離子方面的綜合經濟指標最優。

B、未來升級的靈活性

系統采用模塊化設計和安裝，如果客戶的生產能力需要擴大，能夠方便和容易地增加模塊擴大系統的產水能力。具有極好的可升級能力。

C、管路的科學性

設計采用蛇形循環的方式輸送純水，可以有效的保證管道不會產生“死角”，從而不會產生“死水”，保證高純水的水質不發生變化。

D、運行的成本低

全自動化控制，不需專人看管；采用部分濃水回流，降低了運行成本。

2、主要部件介紹

1、原水箱

由于自來水壓力不是很穩定，將造成流速不穩定而影響過濾效果，同時為了避免對預處理器造成沖擊，所以需配置原水箱以緩沖、平衡水壓。配有兩組液位

控制閥，其中一組到高水位時，通知進水電動閥關閉，防止水溢出，到低水位時進水電動閥就打開補水；另一組當?shù)降退粫r(shí)，通知原水泵停止工作，以防止原水泵缺水而空轉，重新補水到高水位時，原水泵才可重新啟動，避免其頻繁動作。

2、原水泵

主要用于運行時克服預處理器的阻力，同時提供足夠的水流量對預處理器進行反洗。通過原水箱的低水位閥可防止其缺水而空轉。

3、機械過濾器

機械過濾器是本系統的重要預處理裝置，它采用石英砂和無煙媒作為濾料，它的作用是濾除原水帶來的細小顆粒、懸浮物、膠體等雜質，保證產水水質滿足后續處理裝置的進水水質要求，出水水質懸浮物小于5mg/L。

特性：

*能夠有效地去除原水中的膠體、懸浮物、鐵銹；

*具有獨特的均勻布水方式，能夠阻留濾料均衡濾層阻力防止偏流，使過濾器達到最好效果；

*填料選用優質濾料，濾料不均勻系數均為2-3以保證良好的過濾效果，且不會出現反洗亂層現象；

*選用較低的運行流速，以適應將來水質變壞的可能性；

4、活性炭過濾器

活性炭具有極強的吸附過濾性能，對水中的余氯、異色、異味、有機物、微生物等具有很強的吸附作用。由于反滲透膜對余氯、有機物十分敏感，所以必須配置活性炭吸附余氯、有機物，使出水余氯≤0.1mg/L，SDI≤4，滿足反滲透膜的給水要求。

特性：

*能夠有效地去除原水中的余氯、異色、異味、有機物、微生物；

*具有獨特的均勻布水方式，能夠阻留濾料均衡濾層阻力防止偏流，使過濾器達到最好效果；

*填料選用優質濾料，濾料不均勻系數均為2-3以保證良好的過濾效果，且不會出現反洗亂層現象；

*選用較低的運行流速，以適應將來水質變壞的可能性；

5、阻垢裝置

阻垢劑加藥裝置的作用是在經預處理后的原水進入反滲透之前，加入高效率的專用阻垢劑，以防止反滲透濃水側產生結垢。

反滲透的工作過程是原水在膜的一側從一端流向另一端，水分子透過膜表面，從原水側到達另一側，而無機鹽離子就留在原來的一側，隨著原水逐步得到濃縮，水分子不斷從原水中取走，留在原水中的含鹽量逐步增大，即原水逐步得到濃縮，而最終成為濃水，從裝置中排出。濃水受濃縮后各種離子濃度將成倍增加。自然水源中Ca2+、Mg2+、Ba2+、Sr2+、HCO3-、SO42-、SiO2等傾向于產生結垢的離子濃度積一般都小于其平衡常數，所以不會有結垢出現，但經濃縮后，各種離子的濃度積都有可能大大超過平衡常數，因此會產生嚴重的結垢。

判斷水結垢的標準是：a)對于碳酸鹽垢朗格利爾（LSI）為基準；當LSI＜0時不結垢，LSI＞0時結垢；對于硫酸鹽垢，是以飽和指數來確定的，水中陽、陰離子的濃度積與平衡常數的比值即為飽和指數。當飽和指數小于1時不結垢，反之就會出現結垢。

本系統推薦選用進口高效復合阻垢劑，它可以提高水中的難溶物質的飽和度

該產品的主要特點：

·具有足夠的分散能力以分散膜表面阻塞微粒

·在很寬的pH范圍內有效

·與進水中的鋁及鐵氧化物兼容

6、保安過濾器

在預處理后，高壓泵前配置保安過濾器，可以防止雜質顆粒等進入高壓泵內而損傷高壓泵和反滲透膜。本系統采用外松內緊式的PP濾芯（帶骨架、強度好），水由外向內過濾，可以延長濾芯被堵塞的時間，通過自來水沖洗，可將其表面的污泥沖洗掉，以延長其使用壽命。

7、一級高壓泵

由于反滲透膜必須在一定的工作壓力下才能產出預期設計的水量及達到理想的脫鹽率，所以必須配置高壓泵為為反滲透膜提供足夠的工作壓力。進水具備低壓保護可防止進水缺水而泵空轉造成損壞。

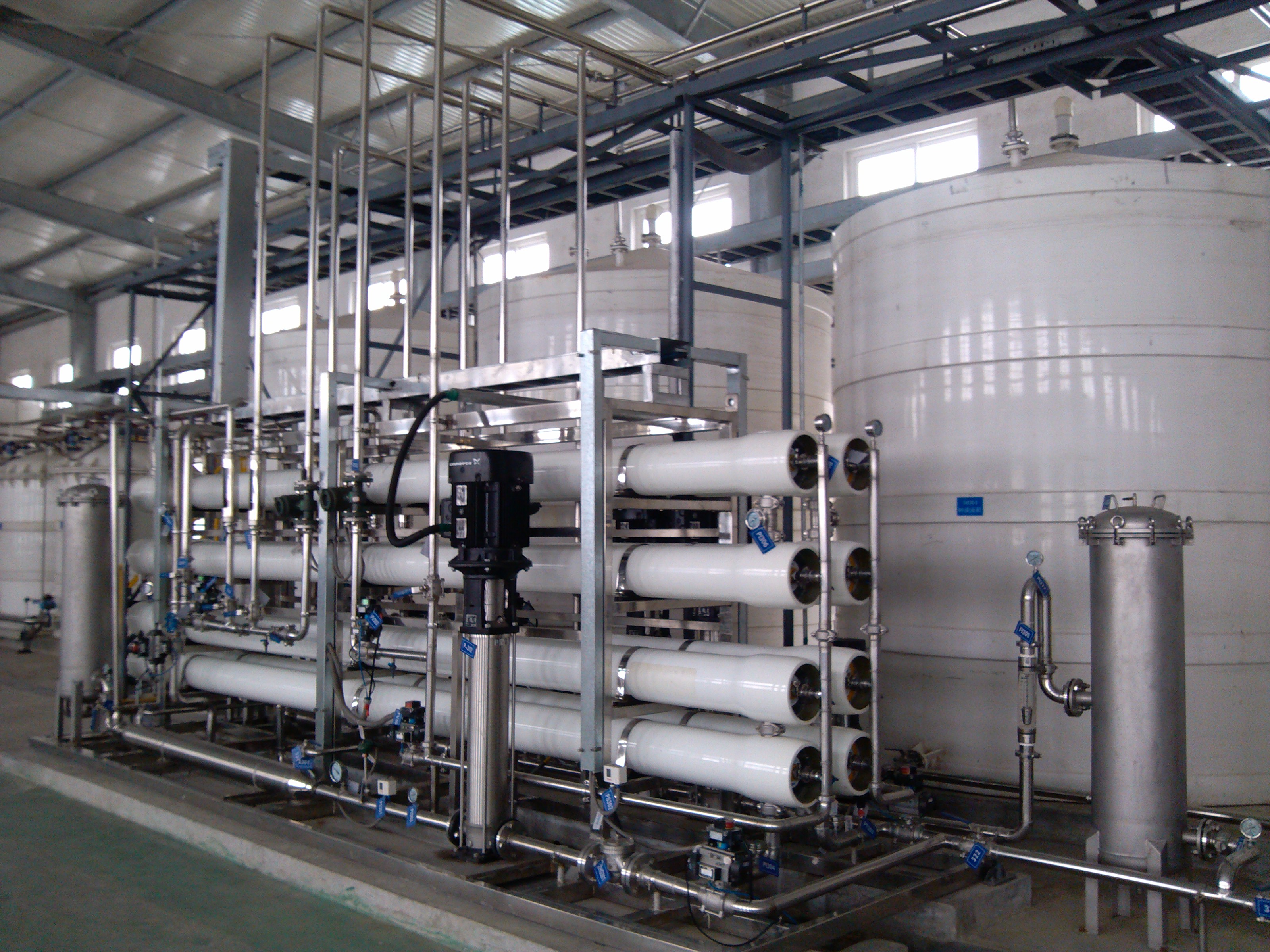

8、一級反滲透裝置

將純水與含有溶質的溶液用一種只能通過水的半透膜隔開，此時，純水側的水就自發的透過半透膜，進入溶液一側，溶液側的水面升高，這種現象就是滲透。當液面升高至一定高度時，膜兩側壓力達到平衡，溶液側的液面不再升高，這時，膜兩側有一個壓力差，稱為滲透壓 。如果給溶液側加上一個大于滲透壓的壓力，溶液中的水分子就會被擠壓到純水一側，這個過程正好與滲透相反，我們稱之為反滲透。我們可以從反滲透的過程看到，由于壓力的作用，溶液中的水分子進入純水中，純水量增加，而溶液本身被濃縮。

本設備使用的反滲透膜是超低壓卷式膜，當原水以一定的壓力被送至反滲透膜時，水透過膜上的微小孔徑，經收集后得到純水，而水中的雜質如可溶性固體、有機物、膠體物質及細菌等則被反滲透膜截留，在截流液中濃縮并被去除。一級反滲透可去除原水中97%以上的溶解性固體，99%以上的有機物及膠體，幾乎100%的細菌。

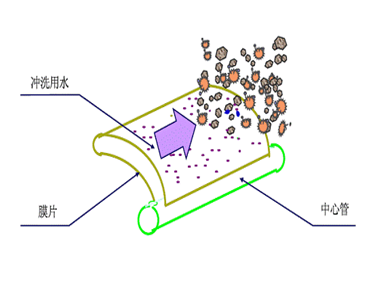

設備的生產能力是在原水在25℃、標準生產狀況下的值。每次造水前后及運行中將自動大流量膜，可延長其使用壽命。

a、反滲透裝置設置單套機組產能≥25噸/小時@25℃，共1套。

b、反滲透膜元件的設計通量不大于各膜元件制造廠商《導則》規定的最大通量值，選擇合理的排列組合，保證膜元件正常運行和合理的清洗周期。

c、反滲透裝置的給水加藥種類及加藥點，化學清洗液的選擇根據給水水質和所選用反滲透裝置膜組件的特性確定。乙方提出所需藥品種類和要求。

d、反滲透裝置各段給水及濃水進出水總管上設有足夠的接口及閥門，以便清洗時與清洗液進出管相連。

e、反滲透濃水排水裝流量控制閥，以控制水的回收率。

f、反滲透裝置為全自動程序控制，并設有延時對反滲透膜自動沖洗。

g、反滲透裝置產品水管設取樣點，取樣點的數量及位置能有效地診斷并確定系統的運行狀況。

h、反滲透裝置設計回收率≥60%，脫鹽率≥99%，采用部分濃水回收利用，以節約水資源。

i、反滲透膜組件安裝在組合架上，組合架上配備全部管道及接頭，包括所有的支架、緊固件、夾具及其它附件。

j、反滲透組合架的設計滿足其廠址的抗震烈度要求和組件的膨脹要求。

k、反滲透系統測量配置點及數量等滿足本系統的安全、穩定、可靠運行需要。儀表采用儀表盤集中布置。

l、反滲透裝置的壓力容器采用材質為環氧玻璃鋼，試驗壓力300Psi。

m、反滲透各段進口、總濃水出口裝設壓力指示表。

n、反滲透總產品水及濃水排水裝設流量計。

o、反滲透產品水管裝有在線水質顯示的電導率表。

9、中間水箱

用于儲存一級反滲透產水。配有兩組液位控制閥，其中一組到高水位時，通知一級高壓泵關閉，防止水溢出，到低水位時一級高壓泵打開補水；另一組當?shù)降退粫r(shí)，通知二級高壓泵停止工作，以防止高壓泵缺水而空轉，重新補水到高水位時，二級高壓泵才可重新啟動，避免其頻繁動作。

10、PH調節裝置

由于反滲透產水略偏酸性，經過二級反滲透后PH值較小，為了滿足工藝需求，同時膜元件要求進水為中性最佳，這對二級反滲透膜的長期穩定運行及對脫鹽率、產水量都大有益處。采用意大利計量泵自動加藥，計量準確、加藥可靠。加藥量約為3PPM。

11、二級高壓泵

主要為二級反滲透膜提供反滲透膜足夠的工作壓力。通過中間水箱的低水位閥可防止因進水缺水而泵空轉。

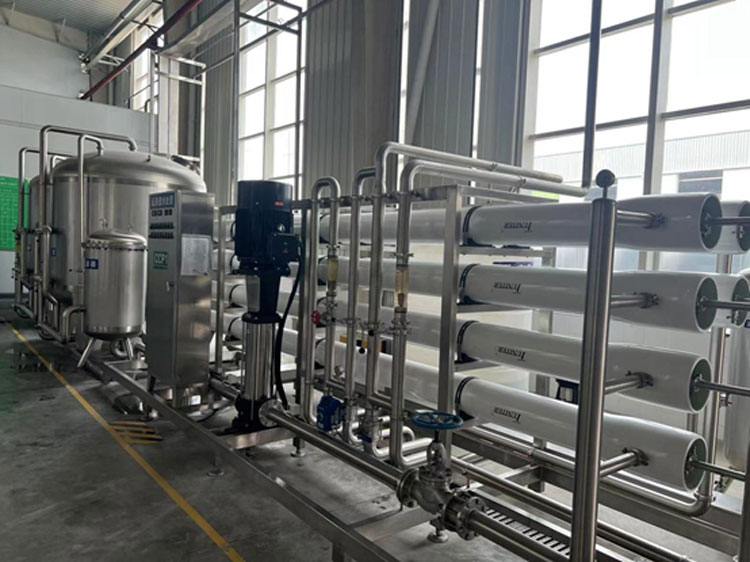

12、二級反滲透裝置

二級反滲透主要是把一級純水再一次進行除鹽、除細菌、除病毒處理。使產水電導率達到10μs以下，原理與工作流程與一級反滲透相同。

13、RO水箱

用于儲存二級反滲透純水。配有兩組液位控制閥，其中一組到高水位時，通知二級反滲透裝置停止工作，防止水溢出，到低水位時二級反滲透裝置就自動啟動進行補水；另一組當?shù)降退粫r(shí)，通知二級反滲透高壓泵停止工作，以防止高壓泵缺水而空轉，重新補水到高水位時，高壓泵才可重新啟動，避免其頻繁動作。

14、 EDI增壓泵

供給EDI裝置用水，提供滿足EDI裝置運行需要的流量和壓力。EDI增壓泵受RO水箱液位連鎖控制，當RO水箱處于低液位時，EDI增壓泵自動停止運行，當達到運行水位時，自動投入運行。

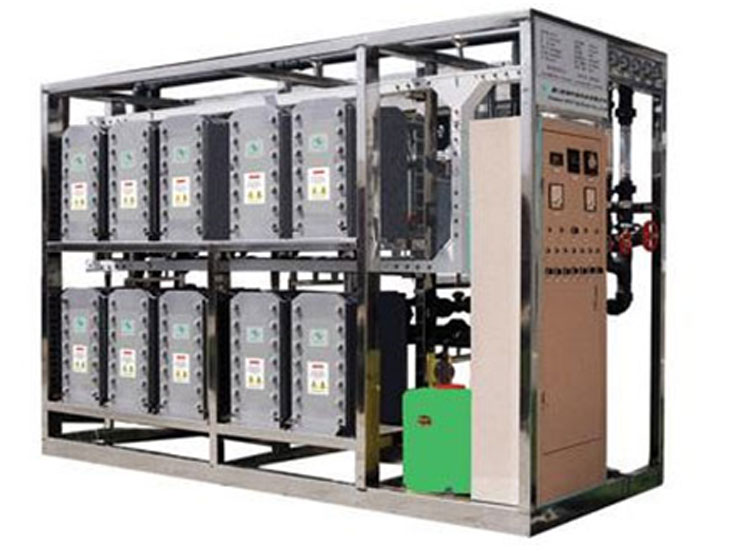

15、 EDI裝置

電去離子（Electrodeionization，簡稱EDI）技術是傳統的離子交換和電滲析兩項技術的有機結合，它既保留了電滲析可連續脫鹽及離子交換樹脂可深度脫鹽的優點，又克服了電滲析濃差極化所造成的不良影響及離子交換樹脂需用酸堿再生的麻煩和造成的環境污染。通過離子交換樹脂交換吸附給水中的陰、陽離子，同時在電滲析直流電場的作用下，將被交換吸附的陰、陽離子分別透過相鄰的選擇性陰、陽離子交換膜定向遷移而除去，由于濃差極化，迫使水發生解離，生成H+和OH-，對離子交換樹脂起到自動電再生的效果，整個過程相當于連續獲得再生的EDI離子交換，可連續不間斷地生產純水、高純水。

而EDI技術結合了離子交換和電滲析兩種成熟的水處理技術，實現了深度除鹽過程的連續進行。與電滲析不同的是，EDI在淡水室中填充了離子交換樹脂，而離子交換樹脂的存在，一是可以進行離子交換作用，最大限度地減少水中的離子數量，二是可以大大提高離子的遷移速度，實現了過程的連續進行。

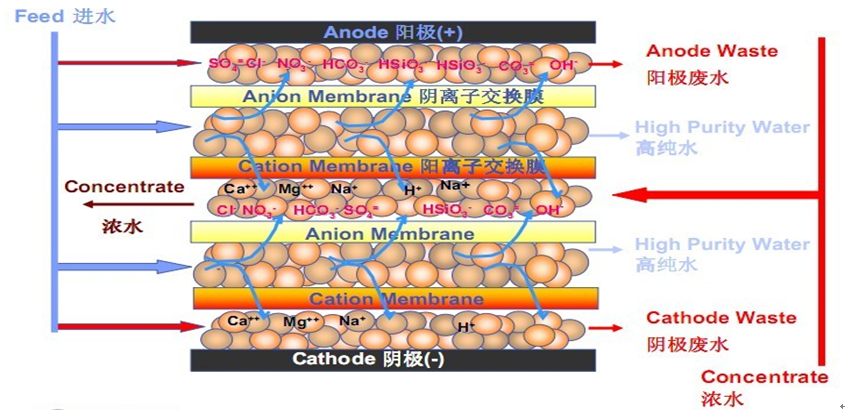

如圖所示，由濃水室、陽離子交換膜、淡水室和陰離子交換膜構成了一個基本的EDI單元—膜對，數個或數十個膜對就組成了除鹽單元—模塊，兩端是正、負電極和夾緊板，在淡水室中填充有陰、陽離子交換樹脂。離子交換樹脂起到離子交換和離子遷移的作用，而離子交換膜具有離子的選擇透過性，陰離子交換膜只允許陰離子透過，不允許陽離子透過；而陽膜只允許陽離子透過，不允許陰離子透過。而且離子交換膜是不透水的。

EDI的工作原理

當給水通過淡水室時，給水中的陽、陰離子與離子交換樹脂上的H+、OH-產生離子交換作用，水中的陽、陰離子被交換轉移到離子交換樹脂上，被交換的陽、陰離子又在兩端的直流電場的作用下，沿著樹脂球的表面遷移，通過離子交換膜進入濃水室。而樹脂上的H+、OH-離開樹脂，進入水中并結合成水，從而達到除去給水中離子、制取純水的目的。同時，在較高的電勢梯度作用下，水會電解產生大量H+、OH-，這些H+、OH-可以代替酸、堿對離子交換樹脂進行連續的再生。因此，EDI模塊中的離子交換樹脂不需要用化學物質再生，實現了連續的去離子過程。實際上，EDI模塊的淡水室相當于一個邊工作（交換）邊再生的EDI離子交換柱，所以，EDI模塊能夠連續工作，模塊中的離子交換樹脂不會飽和，不需停止運轉，人為地去再生樹脂，并且能夠獲得高質量的純水，不會造成環境污染。

EDI膜塊的組成

EDI模塊中的離子交換樹脂可以分為兩部分，一部分稱作工作樹脂，另一部分稱作拋光樹脂，二者的界限為工作前沿。工作樹脂主要起傳導離子的作用，而拋光樹脂在不斷交換和被連續再生。工作樹脂承擔著除去大部分離子的任務，而拋光樹脂則承擔著去除諸如CO2、SiO2等弱電解質的任務。

在兩端的正、負極上，會產生一些電極反應產物，如氯氣、氧氣和氫氣等，這些必須由極水帶走。

16、純水箱

用于儲存EDI裝置出來的高純水。配有一套液位控制器，輸出三組液位控制信號，其中一組到高水位時，通知EDI裝置停止工作，防止水溢出，到中水位時EDI裝置就自動啟動進行補水；另一組當?shù)降退粫r(shí)，通知高純水泵停止工作，以防止高純水泵缺水而空轉，重新補水到中水位時，高純水泵才可重新啟動，避免其頻繁動作。

高純水箱為PE水箱，確保水箱內的水不被污染 。

水箱底部設有自動排放閥，自動檢測水箱內余水存儲超過二十四小時后自動排空，以保證水箱水質不下降。

也可按用戶實際用水量進行計劃開啟設備造水的時間，盡量節省高純水。

17、 高純水輸送泵

主要用于為后續的裝置提供足夠的壓力和流量。通過EDI水箱的低水位閥可防止其缺水而空轉。

18、 絕對過濾器

孔徑0.22um的終端過濾器可徹底濾除細菌、真菌及孢子、樹脂碎片及一切微米級污染物。能截留0.22微米以上的顆粒，微濾膜允許大分子有機物和溶解性固體（無機鹽）等通過，但能阻擋住懸浮物、細菌、部分病毒及大尺度的膠體的透過，微濾膜兩側的運行壓差（有效推動力）一般為0.7bar。

19、紫外殺菌裝置

采用254nm長紫外線殺菌，其壽命長，殺菌效果好，而且其功耗小、不污染水質，無殘留物，管道式安裝方便。是目前國際上最先進、最有效的殺菌方法。燈管壽命大于8000個小時。紫外線殺菌是一種物理殺菌法。紫外線光源由汞燈提供。汞燈在點燃時，能夠放射出大量波長為254nm的紫外光線，這種光線能穿透細菌的細胞壁，殺死微生物，達到消毒殺菌目的。燈管使用壽命≥9000小時。紫外線殺菌器對水質的要求一般為：色度<15，濁度<5，總鐵含量<0.3mg/L，細菌含量≤900個/ml。二級反滲透出水水質大大高于此標準，因此殺菌率可達99.9%，防止細菌循環管路內生長，提高系統產水水質，更好的保證工藝用水。

紫外線殺菌的特點是：

①殺菌能力強，接觸時間短：

②設備簡單，操作管理方便，處理時不改變水的物理和化學性質；

③處理后的水無色、無味、無中毒的危害；

④不會產生像氯氣殺菌時會殘留氯離子那樣，因帶入附加物造成二次污染。

⑤紫外線殺菌設備采用原裝進口的高效率、高強度、長壽命的紫外線殺菌燈，利用紫外線（波長為254nm）對細菌等致病微生物具有高效、廣譜滅菌、能力。當水中的各種細菌、病菌、    寄生蟲、水藻以及其它病原體受到一定劑量的紫外光（波長254nm）輻射后，其細菌中的DNA結構受到破壞，從而在不使用任何化學物的情況下殺滅水中的細菌、病菌以及其它致病體；達到了消毒和凈化的目的。

20、 膜清洗消毒裝置

超濾膜及反滲透膜運行一段時間后，會受到某些難以沖洗掉的污染，如長期的微量鹽份結垢和有機物的積累而造成膜組件性能的下降，運行壓力升高，因此必須使用化學藥劑進行清洗，以恢復正常的除鹽能力。清洗應根據段間壓差、脫鹽率、產水量等指標綜合判斷膜的污染情況，確定污染原因采取不同的藥劑進行清洗。

作用是根據膜運行污染的情況，配制一定濃度的特定的清洗溶液，清除膜中的污染物質，以恢復膜的原有特性。所以本系統設置一套反滲透清洗系統，當膜組件受到污染后，可進行化學清洗。超濾和反滲透共用一套消毒裝置

四、系統特點

●    采用美國進口反滲透膜，脫鹽率高，運行壓力低，壽命可靠

●    采用全自動控制，自動制水、儲水、送水，不需專人守護，隨用隨取。

●    高脫鹽率、高回收率，節約用水成本。

●    系統設有停水、停電、過載的自動保護功能，確保設備安全。

●    全自動沖洗反滲透膜，防止膜表面結垢、滋長細菌，延長膜的使用壽命。

●    系統產水水質在線檢測，數字化顯示準確直觀。

●    操作面板人性化設計，操作簡單、易懂。

●    系統運行時震動小、噪聲小，對工作環境無影

●    在線壓力、流量、電導率顯示。

五、設備詳細表

1、純化水配置表：

2、主要設備規格參數

六、設備詳單：

1、原水箱（甲方自備）

2、原水泵

3、機械過濾器

4、活性炭過濾器

5、阻垢劑加藥裝置

計量泵

計量箱

6、保安過濾器

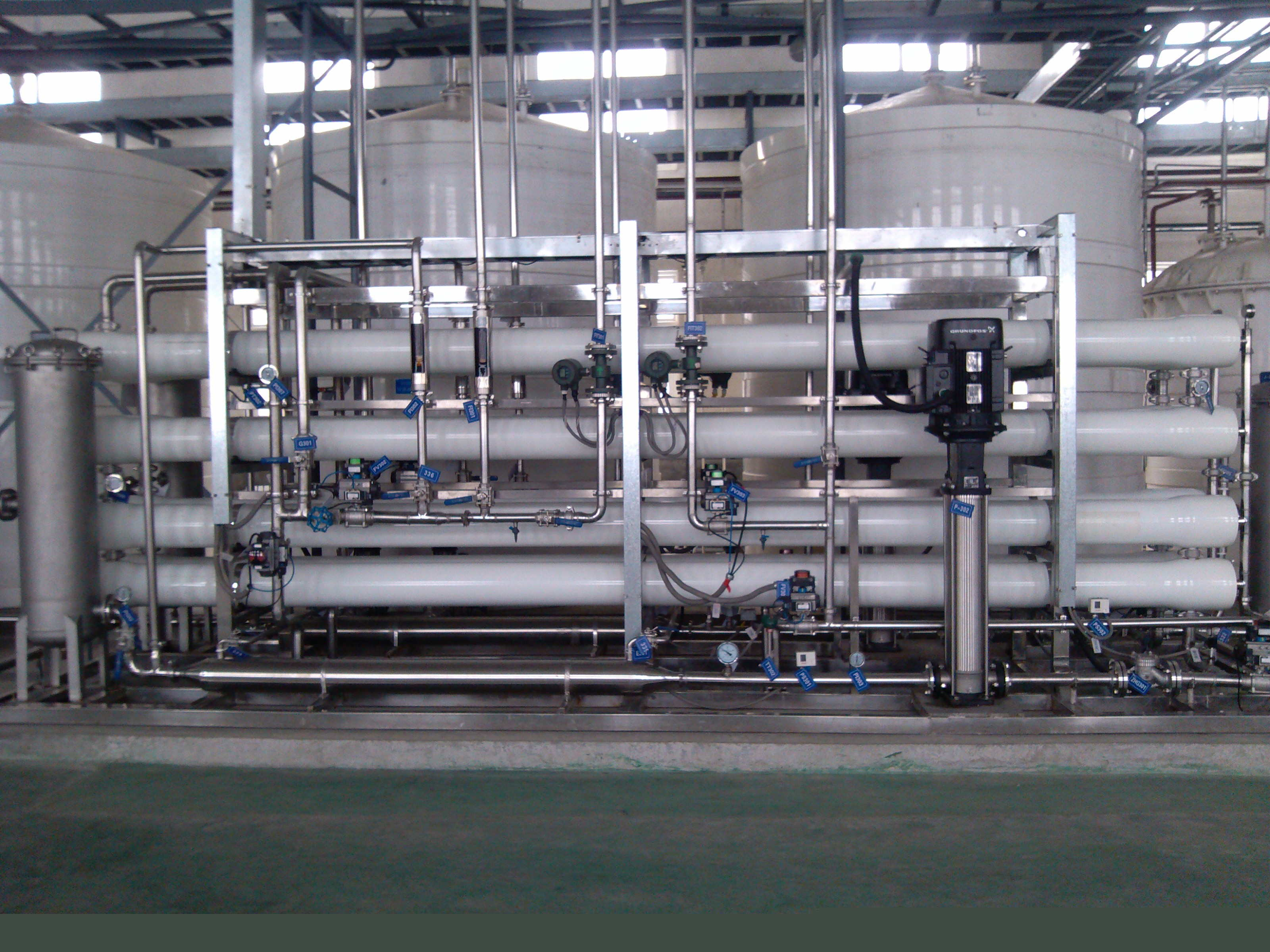

7、一級反滲透裝置

7.1、一級高壓泵

7.2、一級反滲透裝置

8、中間水箱（甲方自備）

9、二級反滲透裝置

9.1、PH調節裝置

計量泵

計量箱

9.2、二級高壓泵

9.3、二級反滲透裝置

10、RO水箱 （甲方自備）

11、EDI裝置

11.1、EDI增壓泵

11.2、EDI

12、EDI水箱 （甲方自備）

13、高純水泵

14、TOC降解器

15、紫外殺菌裝置

16、終端處理裝置

七、系統控制及制造說明

1、系統控制

1.1、預處理過濾器的控制

預處理過濾器采用手動控制運行、正洗和反洗。

1.2、加藥量的控制

      加藥量的控制通過與高壓泵連鎖控制來實現實時自動添加，同時實現手動調節操作的目的。

1.3、高壓泵的保護系統

反滲透裝置的高壓泵進出口裝設高低壓保護開關，當供水量不足使高壓泵入口的水壓低于某一設定值，會自動發出信號停止高壓泵，保護高壓泵不在空轉情況下工作。當因其它的原因誤操作使高壓泵的出口壓力超過某設定值時，高壓泵出口高壓保護會自動切斷高壓泵供電，保護系統不在高壓下運行。

1.4、反滲透裝置的起停保護

RO裝置設置濃水、產水流量計，通過調節濃水、產水閥控制RO裝置的回收率，同時設置開、停機自動快速沖洗程序，進行低壓沖洗，以清除膜元件濃水側沉積物。配在線電導儀監測水質。RO膜清洗為人工手動清洗，根據各類信息反饋綜合分析后，決定RO清洗的藥劑。

1.5、反滲透運行控制

反滲透裝置的投運或退出靠控制高壓泵的啟動或停止來實現。高壓泵的起、停通過水箱的水位變化來決定，在本系統中通過原水箱、中間水箱和RO水箱的高、中、低液位來控制反滲透裝置的運行。

1.6、EDI裝置的起停

 EDI裝置的投運或退出靠控制EDI增壓泵的啟動或停止來實現。增壓泵的啟、停通過水箱的水位變化來決定,在本系統中通過RO水箱、純水箱的高、中、低液位來控制EDI裝置的運行。

1.7、整套水處理系統的有關壓力、流量、液位等測量參數的顯示和報警。

2、設備制造說明

2.1質量標準：

按Q/TMIC1-1999企業標準，設備制作符標準合乎企業標準，壓力容器制造符合GB150-98之規定。

2.2檢測標準及檢測手段：

1）、設備安裝應按設計要求進行，修改設計或材料代用需經設計部門和建設單位審批。

2）管道閥門及焊接材料必須有制造廠的合格證書，其指標應符合現行國家或部門頒發的技術標準。

3）、所有配件在使用前按設計要求對其規格、材質、型號進行核對。

4）、鋼板及管材壁厚偏差應符合標準。

5）、管材、閥門、板材、水泵、濾膜在使用前應對其外觀檢查，要求其表面無裂紋縮孔、凹陷，精度和光潔度應達到設計要求。

6）、配件應每批抽檢，抽檢不低于10％

7）、驗收合格的配件及時排除內部積水，關閉閥門，封閉備用。

8）、彎頭法蘭緊固件應進行檢驗，其尺寸偏差應符合標準，材質應符合設計要求。

9）、工程安裝管道在配管時必須倒角處理，坡口角度45o，鈍邊不得大于2mm。

10）、管道安裝應符合《化工部金屬管道工程施工及驗收規范》（HG20225-95）中的規定。

11）、焊條劑在使用前應按出廠說明書的規定進行烘干，并保證在使用過程中保持干燥，焊條焊皮無裂紋、無脫落，焊絲使用前應清洗再烘干處理。

12）、在施工中每個階段性環節，都應進行檢查，確認合格后才能開始下一項作業，在管道方式中，需要進行試壓檢查有3個項目：a、材料檢查b、焊接檢查c、耐壓檢查

13）、管材、板材在焊接前應用消除表面油污、塵土和焊后作熱處理的工作，其要求應符合《化工部金屬管道工程施工及驗收規范》（HG20225-95）中的規定。

2.3質量保證的具體措施：

質量是生產的中心，我廠各部門負責人均把質量工作作為施工中心來抓，確保工程質量達到優良，嚴格按照ISO9001標準流程操作。

1）、設備制造技術措施：

各類配件經總工程師聽取工程技術人員、工程各部門建議后，公司下達采購單，定點配套。

各類機加外協件，作出驗收單， 經總工批示后，方可使用。

各類國內、國外電器配件，作出驗收單，經總工批示后，方可使用。

 各類采購件均必須有完備的出廠檢驗證明，經確認后，方可使用。

組裝各工序，具有品檢部檢驗人員驗收。

反滲透膜組件安裝前，均美國原裝產品，以保證設備長期安全運行。

高壓泵安裝后，必須校驗安裝水平垂直度，確保高壓立式多級泵運行平衡、安全。

設備組裝完后，在未裝入膜組件前，通水沖洗，以防止系統內雜物對膜組件產生傷害，并進行高壓運行檢驗。

設備安裝完畢后，進行設備通水試車，檢驗各組件產水量及脫鹽率，并出具檢驗說明。

設備通水試車運行，檢驗各自控功能運行功能，并出具檢驗說明。

在試運行中，檢驗設計壓力下，系統膜組件產水量及脫鹽率，并根據設計要求，出具檢驗說明。

2）、設備制造技術規范

設備制造和材料應符合下列標準和規定的最新版本的要求。

GB150《鋼制壓力容器》

JB2932《水處理設備制造技術條件》

《壓力容器安全技術監察規程》

GB1002.1《給水用聚氯乙烯管材》

GB985《電弧焊焊接頭的基本型式和尺寸》

CJ/T 119-2000《反滲透水處理設備》

進口設備的制造工藝和材料應符合美國機械工程師協會（ASME）和美國材料試驗學會（ASTM）的工業法規中涉及的標準或相當標準。

3）、對外接口法蘭應符合下列要求

JB/T74-94《管路法蘭  技術條件》

JB/T74-94《管路法蘭  類型》

4）、嚴格實施《國家基本建設工程質量的若干規定》及《國家建設安裝工程質量實施細則》的規定。

5）、堅持做好開工前的準備工作，熟悉圖紙要求，掌握圖紙制造工藝，發現圖紙?jiān)O(shè)計問題，及時和設計部門進行技術核對，并做好原始或變更設錄。

6）、原材料、輔助材料、儀表儀器及設備進場，均做好開箱驗收工作，并做好記錄，檢驗合格方可使用。

7）、工程竣工驗收，施工人員要將隱蔽工程驗收記錄、工程變更通知單、技術交底記錄、分項工程評定單、試驗試壓報造、原材料驗收報告、設備配件合格證書、施工班組自檢施工日記、竣工圖等詳實資料通過質量安全科進行竣工驗收。

八、技術資料及交付進度

1、一般要求

供方提供的設計文件及圖紙滿足制水系統的總體設計、設備安裝、現場調試運行和維護的需要。如果不能滿足，需方有權提出補充要求，供方無償提供所需要的補充技術資料。

2、甲、乙雙方詳細工作范圍

2.1、雙方詳細工作范圍如下表【樣表，具體內容雙方可協商完善】：

2.2供方提供有經驗的現場服務代表或技術指導人員。

2.3、設計文件資料

1）、供方提供下述設計文件：

a、工藝系統流程圖、說明書(包括設備結構、系統運行要求等)。

b、儀表和控制系統圖（P&ID圖），配套儀表設備清單。

c、選用的其它設備、儀表等產品樣本或說明書。

d、其它需要向需方聲明的內容或文件。

2）、供方在合同生效后約定時間內提供下述投標文件：

a、工藝系統P&ID圖、說明書(包括設備結構及防腐要求)、程控步序表。

b、系統計算書、加藥計算書。

c、設備布置圖、基礎設施資料（包括荷載資料）、管接口資料圖、電負荷資料。

d、電氣資料：電動機清單及供電點位置。

e、儀表控制部分資料：

儀表和控制系統圖（P&ID圖），配套儀表設備清單，I/O清單。

儀表和控制設備安裝接口清單（包括接口名稱，安裝方式、接口尺寸等）。需方供應的儀表接口數量、位置由需方提供資料，供方負責配合預留接口。

系統運行說明書和詳細的調節、聯鎖、保護要求。

各就地控制柜的詳細控制線路資料（端子排接線圖等）。

需方為實現本系統控制所需的其它資料和圖紙。

f、設備及材料清單(包括設備型號、規范、數量、產地、廠家及相關設備和本體儀表的樣本)。

g、安裝、維護和運行手冊。

3）、投標文件資料份數：供方在規定時間內提供書面文件2份，同時提供給需方電子版文件1份。

2.4、文件的單位及語言

1）、供方供應范圍內的投標文件用中文，配套廠家的投標文件隨原配套廠家的投標文件。

2）、投標文件所用的單位應為國際通用的SI公制單位。

2.5、資料交換進度

供方在合同簽定20天內提供滿足需方施工設計要求的流程圖、布置圖、基礎資料、電氣技術條件等資料。

九、交貨進度

1、              供方按照本工程形象進度提供最快的交貨進度。最終的交貨進度在合同談判時確定，設備的交貨順序滿足工程安裝進度的要求。

2、              交貨進度表如下（合同生效后多少天）

交貨進度表

3、  交貨進度補充說明：達到交貨條件后，供方按照約定供貨期進行供貨并在約定安裝期限內完成制水系統的安裝、調試、培訓等工作。若需方安裝現場不具備進場安裝條件及交貨條件的，交貨期順延，同時需方應書面通知供方新的交貨期。

3、 施工進度計劃

4、資料提供：

我公司提供滿足安裝、調試運行、維修的全部系統工藝設計圖、平面布置及基礎圖、電器原理圖、使用維護說明書、運行說明書、安裝調試報告及其它相關的全部

十、沃騰產品質量保證與售后承諾

1、 我公司派專業技術工程師對設備進行安裝，調試至設備正常運行，并負責對用戶的操作人員和維修人員提供免費的正規操作和維修培訓。

2、 自設備驗收合格起保修期為一年。保修期內，免費更換正常情況下?lián)p壞零配件；質保期后，設備終身免費上門維護及零配件及時供應，配件均給予優惠價格。

3、 沃騰設有專職的客戶關懷部，對售出設備終身保修，并提供“預防保養型”的售后服務，每半年提供不少于一次的上門設備維護服務，使設備定期受到保養維護，防患于未然，而不是當設備發生故障，客戶通知時才對設備進行維修。

4、 如果設備發生故障，我公司立即對用戶的服務要求做出響應，并2及時到達現場解決問題。

5、 我公司嚴格按照ISO9001:2000質量體系進行設計生產，確保任何一個環節都在記錄、掌握、控制中，從而保證設備的性能正常、穩定。

6、沃騰建立有專門的客戶管理系統（CRM）對售出設備進行管理 ，為每個客戶建立專用的電腦檔案，對客戶設備各項相關資料進行歷史記錄，以保證定時提醒售后服務部門對該設備進行設備保養，故障排除，耗材安裝等跟蹤服務；并定時對客戶進行日?；卦L和使用情況調查。

7、我公司有專業工程師專人負責客戶的技術問題咨詢或要求指導，及時給予解釋和幫助，并保證與用戶保持長期、良好的技術交流和協作關系。

十一、性能保證和試驗考核

1、性能保證

1.1、供方將保證材料與服務將與方案書相符。

1.2、影響到設備和材料的所有制造、加工、試驗和檢查操作將經受需方或其他代表的監督。

1.3、供方如有對方案書的偏離，通知需方，得到允許后再實施。

1.4、供方提供的設備及所有附屬部件將是成熟的，先進的，并具有制造該設備在制藥行業成功運行和實踐經驗，不使用試驗性的設計和產品。

1.5、相關設備的性能保證

1）、      設備、儀表從調試驗收合格起質保一年。

2）、      整個系統從調試驗收合格起質保一年。

3）、      所有設備到達現場后，由需方對所有供貨設備進行驗貨.

4）、      整套系統性能保證值： 本文件規定的合同裝置性能保證值在全裝置施工安裝驗收，并在得到需方確認后進行性能考核，并作為供方工程驗收的依據，性能考核的結果是建立在合同附件所規定的設計與公用工程條件的基礎上。

5）、      測量方法：

產水量：用流量儀器測定。

產品水水質：用在線式電導儀以及其它標準分析方法。

2、環保保證

保證工藝排放符合中華人民共和國的相關環保標準。

3、機械保證

各類機械設備的性能在驗收后的12個月（消耗性材料除外）內發現的缺陷，在排除非人為因素造成的缺陷外，都可認為是供方的供貨不當引起的。

4、試驗考核

4.1、        供方在完成系統安裝后，將在需方的監督之下，按其要求的程序進行試運轉，由需方的職員進行操作，并進行所有必要的試驗來證實設備情況良好，且符合方案書要求，在試驗后，設備即可交付需方作正常運行用。

4.2、        整個系統及設備的性能測試將在安裝結束后2天內進行，測試結果將滿足本方案書中所述技術要求。

4.3、        產水量

按設備出口處的流量表所示，在保證出水水質的前提下，取其平均值作為衡量標準。

4.4、        出水水質

系統出水水質：滿足用戶用水需求。

十二、技術服務和質量驗收

1、概述

1.1、        供方的設備調試人員具有較強的業務能力和事業心，身體健康，遵紀守法，遵守需方現場的各項規章和制度。

1.2、        供方向需方提供有關負責設備安裝、調試及培訓人員的情況表。

1.3、        在設備調試前，供方技術人員向需方技術交底。

1.4、        在設備調試期間，供方按國家規范進行。

1.5、        需方有權對調試期間的不合理問題提出意見并要求修改。

1.6、        供方人員在設備調試期間的食宿自理，供方對其人員的安全等一切行為負全部責任。

1.7、        供方人員的正常來去和更換事先與需方協商。

2、需方工作

2.1、        需方負責提供與供貨有關的全部工程信息。

2.2、        需方負責最基本的設備參數。

2.3、        需方負責設備間的總體規劃及室內照明、采暖、通風、土建、供水供電等設計、施工。

2.4、        需方要配合供方現場服務人員的工作，并在生活、交通和通訊上提供方便。

3、設計聯絡

根據工程設計需要及工程進度要求，對供方與需方之間的設計聯絡會應做如下安排：

3.1、聯絡會的次數為1-3次。

3.2、各次聯絡會的時間、地點、人數及計劃討論的問題由需方、供方雙方根據進度情況商定。

3.3、確認提交的技術資料及相互間的技術接口。

工程設計聯絡會上遇到的技術問題均應寫入會議紀要，會議紀要與合同具有同等法律效力。 在后一版圖紙上所有與前一版圖紙不同之處應作出明顯的標記。

4、技術服務

4.1、        供方現場服務人員的目的是使所供設備安全、正常投運。供方要派合格的現場服務人員。供方提供包括服務人月數的現場服務計劃表。如果此人月數不能滿足工程需要，供方要追加人月數，且不發生費用。

4.2、        供方現場服務人員應具有下列資質：

1）、遵守法紀，遵守現場的各項規章和制度, 遵守電業安全工作規程；

2）、有較強的責任感和事業心，按時到位；

3）、了解合同設備的設計，熟悉其結構，有相同或相近機組的現場工作經驗，能夠正確地進行現場指導；

4）、身體健康，適應現場工作的條件。

4.3、供方現場服務人員的職責

1）、供方現場服務人員的任務主要包括設備催交、貨物的開箱檢驗、設備質量問題的處理、安裝和調試、設備試運和性能驗收試驗。

在安裝和調試前，供方技術服務人員應向需方技術交底，講解和示范將要進行的程序和方法。

2）、制造廠確保制造質量，當現場安裝調試中發現制造質量問題時，供方現場服務人員有權全權處理現場出現的一切技術問題。如現場發生質量問題，供方現場人員應在需方規定的時間內處理解決。如供方委托需方進行處理，供方現場服務人員要出具委托書并承擔相應的經濟責任。如供方不能及時出具委托書，本工程的監理單位有權委托處理，相應費用由供方確認并承擔。

3）、供方對其現場服務人員的一切行為負全部責任。

4）、供方現場服務人員的正常來去和更換事先與需方協商。

5、質量驗收

5.1、        設備生產過程中的主要階段的質量驗收按設備監造的相關條款進行。

5.2、        最終產品供方將通知需方派員驗收，驗收人員可以根據本招標書的規定對任何與本產品生產和檢驗有關的檔案進行檢查，如發現質量問題，供方進行返修直至產品達到規定的質量要求。

5.3、        制造廠內需方的驗收不作為最終產品合格的保證，產品最終應通過現場調試和運行考驗而通過驗收。

5.4、        設備生產各個階段及系統整體質量驗收由供方提供驗收標準，需方討論通過。

5.5、        供方現場安裝調試結束后，同需方辦理試運行，并做成記錄，試運行達到合同技術參數要求，即辦理正式交付驗收程序，設備正式交付需方使用，同時質保期開始計時。

6、現場技術服務

1.1、        供方現場服務人員的目的是使所供設備安全、正常投運。供方派合格的現場服務人員。供方提供包括服務人月數的現場服務計劃表（見下表）。如果此人員數不能滿足工程需要，供方追加人員數，且不發生費用。

現場技術服務計劃表

1.2、        供方現場服務人員具有下列資質：

1)、            遵守法紀，遵守現場的各項規章和制度, 遵守電業安全工作規程；

2)、            有較強的責任感和事業心，按時到位；

3)、            了解合同設備的設計，熟悉其結構，有相同或相近機組的現場工作經驗，能夠正確地進行現場指導；

4)、            身體健康，適應現場工作的條件。

1.3、        供方現場服務人員的職責

1)      、供方現場服務人員的任務主要包括設備催交、貨物的開箱檢驗、設備質量問題的處理、指導安裝和調試、參加試運和性能驗收試驗。

2)      、在安裝和調試前，供方技術服務人員向需方技術交底，講解和示范將要進行的程序和方法。對重要工序供方技術人員對施工情況進行確認和簽證。經供方確認和簽證的工序如因供方技術服務人員指導錯誤而發生問題，供方負全部責任。

供方提供的安裝、調試重要工序表(樣表)

3)      、供方現場服務人員有權全權處理現場出現的一切技術和商務問題。如現場發生質量問題，供方現場人員要在需方規定的時間內處理解決。如供方委托需方進行處理，供方現場服務人員要出委托書并承擔相應的經濟責任。

4)      、供方對其現場服務人員的一切行為負全部責任。

1.4、        供方現場服務人員的正常來去和更換事先應與需方協商。

1.5、        需方的義務

需方要配合供方現場服務人員的工作，并在生活、交通和通訊上提供適當?shù)姆奖恪?/span>

7、培訓

2.1、        為使合同設備能正常安裝和運行，供方有責任提供相應的技術培訓。培訓內容應與工程進度相一致。

2.2、        培訓的時間、人數、地點等具體內容由需方和供方雙方商定。

培訓內容（樣表）

十三、包裝

1.1、     供方按本投標文件規定的環境選用一種涂層為運輸、貯存和運行提供防腐保護。

1.2、     設備在包裝前清除一切內部雜物，包括所有內部和外部的磨料垢、鐵銹、油脂、粉筆、蠟筆、油漆記號及其它有害的物質。

1.3、     全部低合金鋼、碳鋼和鑄鐵之外表面應按照有關鋼結構、油漆和涂料供應商推薦的所用法規在涂底漆之前，作噴砂處理。且底漆應在噴砂清潔后8小時內和出現鐵銹前進行。

1.4、     全部低合金鋼、碳鋼和鑄鐵之外表面，作為最低要求施以底漆和面漆作為保護膜，底漆和面漆由同一制造廠生產，最后顏色由甲、乙雙方協商。不銹鋼、電鍍件青銅和其它非鐵(有色的)表面不要求涂層。

1.5、     不銹鋼表面采用不含鹵素的溶劑、布和磨料清洗。以不銹鋼的、干凈的無鐵的手動或電動工具、或用氧化鋁磨料。

1.6、     膜元件是一種特殊的產品，其包裝必須根據膜制造廠提出的要求進行。

9、運輸和儲存

2.1、     運輸前排除設備內所有的水分并徹底地干燥。當排水需要解除塞子、排水閥時，供方應確保運輸前將這些部件重新安裝好。

2.2、     所有開口部分和加工表面應進行防護，以防止運輸和儲存期間的損壞、腐蝕和雜質進入。

2.3、     螺紋或插入的焊接口應以塑性保護器用旋入或插入形式來防護。

2.4、     對接焊接接口應由蓋住整個端口的木盤來保護，并用金屬帶或鉤扣扣緊。蓋子、帶子和鉤扣不應焊接到設備上。

2.5、     為了使設備在運輸中牢固地被支撐，所有松動的部件用柳條包裝起來以方便運輸，有內部支撐的地方，明顯地標注“試驗和運行前除去內部支撐”。

2.6、     貯存場地的環境條件和安裝地點類似，即室內設備應貯放室內，室外設備可在室外貯放。在要求預防結露和潮濕的地方，提供干燥劑，此干燥劑必須定期更換或烘干，予以注明。對某些特殊物品，供方提供貯存說明，并推薦長期貯存辦法。

2.7、     系統設備的每一組件完全組裝好，并標明需方的定貨號及件號；所有單元應表明簡單的貯存方法，以便到貨后立即可以安裝。

2.8、     膜組件是一種特殊的產品，其運輸和貯存的條件必須滿足膜制造廠提出的要求。

除上述有關包裝、運輸、貯存要求外，遵守國內、外或供應商的相關標準要求。
