4㎡陶瓷膜設備技術協議

一、 設計依據

1.1 設備設計、加工標準規范

按照國家或主管部部頒標準和承制工廠通行的標準進行設計、加工、制造、裝配、安裝、檢查等。相關國家標準或規范如下：

1）HY/T063-2002 管式陶瓷微孔濾膜元件

2）HY/T064-2002 管式陶瓷微孔濾膜測試方法

3）JB/ZQ4000.3-86 焊接件通用技術條件

4）GB/T4942.2-93 低壓電器外殼防護等級

5）GB50236-98 現場設備工業管道焊接施工及驗收規范

6）GB14048.5-93 機電式控制電路電器

7）GB 50093-2002 自動化儀表工程施工及驗收規范

8）JB／T1472 泵用機械密封

10）GB5083-85 生產設備安全衛生設計總則

1.2 技術要求

設備要求

規格要求：

2   陶瓷膜設備過濾面積：4㎡

2   膜元件精度：0.05-0.2um

其他要求：

2   物料接觸部分為316L不銹鋼，密封圈硅膠，設備支架304不銹鋼

2   配就地儀表可實時查看設備運行時的溫度、壓力、流量數據。

2   設備撬裝設計，設計緊湊，死體積小。

2   控制方式：手動控制

二、工藝設計

2.1 工藝流程

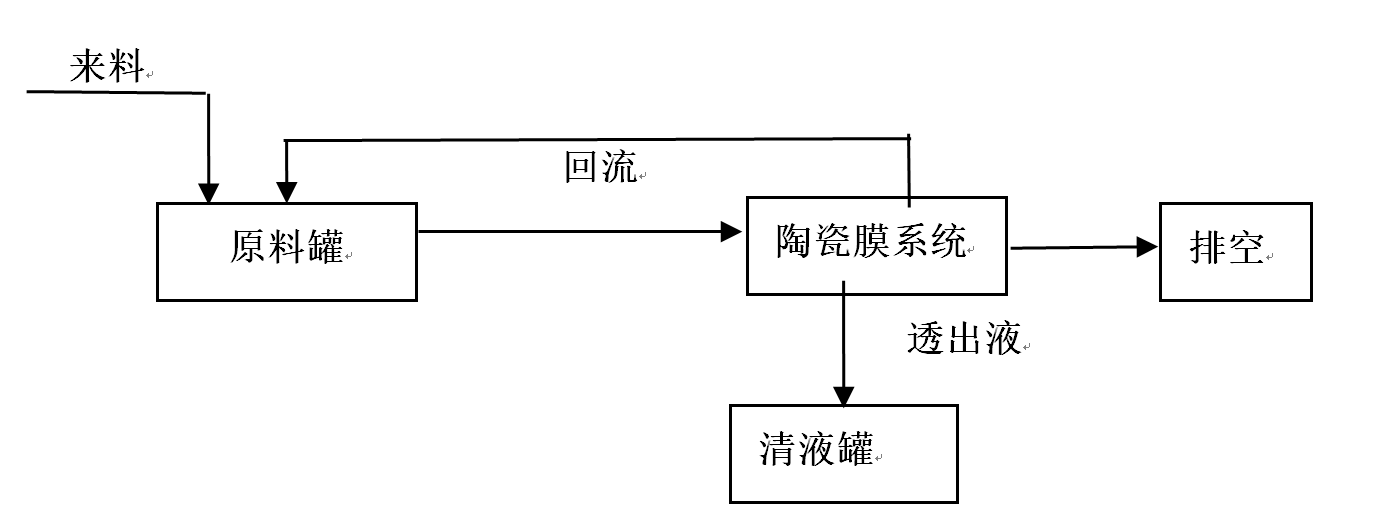

原料罐中物料經供料泵輸送至陶瓷膜系統，系統配置循環泵以保持一定的操作壓力和膜面流速，在壓力的作用下清液透過膜送至清液罐，沒透過膜含雜質的濃縮液回流至原料罐。其大致流程如下圖所示：

2.2 膜設備及泵選型計算

膜設備：

膜設備設計為2只7芯組件串聯，總過濾面積4m²。

泵：

循環泵流量Q=3.5*7=24.5m3/h，供料泵流量Q=0.5*8=4m3/h。

2.3 材質設計

物料接觸部分為316L不銹鋼，密封圈硅膠，設備支架304不銹鋼。

2.4控制設計

本工程采用手動控制方式，工藝過程中的運行參數可在就地顯示儀表上實時讀取，設備的閥門為手動閥門，設備操作為手動。

儀表的主要檢測指標有：

2   膜主機的濃縮液、濾清液流量的檢測；

2   膜主機的組件進出口壓力監測；

2   膜主機過濾溫度的檢測；

2.5清洗設計

設備排空后，手動往清洗罐加入藥劑和水，對設備進行循環清洗，在藥洗結束后，加入水進行多次循環漂洗。

三、主要部件參數

3.1陶瓷膜元件

形狀：多通道圓柱形，圓形通道

材質：支撐體﹥99.0％Al₂O₃，膜層為ZrO₂

長度：1200mm、外徑：ф30 mm、通道：19通道，通道直徑ф4mm

破壞壓力（Breaking pressure）：≥60bar

pH范圍（pH range）：0-14

溫度：（Process Tempe ration）；≤100℃

過濾孔徑：50nm

有效膜面積：0.286m²

3.2泵

循環泵：采用遠安或同等品牌。

ü 泵材質采用316L不銹鋼，滿足工藝需要；

ü 機械密封采用水冷，保證長時間運行不會出現磨損；

ü 泵性能滿足設計及使用要求，運行安全可靠，密封性能好，空載盤車靈活，運行無異響；

ü 泵體的葉輪按相關規范要求做動靜平衡實驗；

ü 泵的能效符合設計要求，膜面流速不低于4m∕s；

ü 泵機滿負載運行時噪音、噪聲低，正常運行設備噪音不大于75 dB(A)；

ü 泵機的密封泄漏量符合相關規范。

3.3儀表

   采用國內知名品牌，可靠性和穩定性都非常好。

四、控制柜

控制柜擺放區域環境要求：

2   溫度10℃～30℃，溫度變化率 < 5℃/ h；

2   相對濕度60% ± 10%，相對濕度變化率 < 6% / h；

2   空氣應潔凈，塵埃小于0.2mg/m3（粒徑小于10μm）；

五、供配電

1)             供電電源及供配電電壓

本工程采用AC380V、3相進線，接地型式采用TN系統。

2)             電氣元件及配電柜

所有電氣金屬件如電機、電柜、開關均有符合國際標準的可靠接地及保護措施；

配電柜防護等級：IP45；

外表面可接受溫度：Max.40℃；

內表面可接受溫度      ：Max.60℃；

配電柜的結構和所有內部連線符合IEC標準的具體要求；

配電柜噴涂顏色色標：RAL 7035電腦白或者RAL7032電腦灰。

六、公用工程

1）清洗水

清洗用水一般要求為軟化去離子水，經過20μm的過濾器過濾，反滲透水更佳，具體的水質指標為：Fe≤0.1ppm，AI≤0.1ppm，Si≤5ppm，總硬度≤150mg/L CaCO3

可溶解有機物 N2≤0.05mg/L，污染指數≤1.5

2）清洗劑  堿性--NaOH，氧化劑：NaClO，酸性--HNO₃，檸檬酸

3）環境  冬天5℃，夏天30℃；濕度：30%-95%

七、設備配置表
