一．裝置能力
本模塊采用一套膜裝置，其處理能力為100-120L/h，單套膜裝置性能見下表：
參數名稱 | 指標值 | 單位/注釋 | ||||
最小值 | 設計值 | 最大值 | ||||
進水流量 | 50-500 | L/D | ||||
產水流量 | 100-120 | L/h | ||||
循環流量 | 10 | m 3/h | ||||
目的：一級膜裝置主要是除去大分子的膠體，懸浮物等雜質，料液澄清通亮，，并為后面的膜分離、濃縮做好預處理。 | ||||||
1.1 裝置操作彈性
本裝置操作彈性為30%～110%。
1.2 日操作時間
本裝置設計日操作時間為6-8小時+0.5小時清洗。
二、陶瓷膜特點

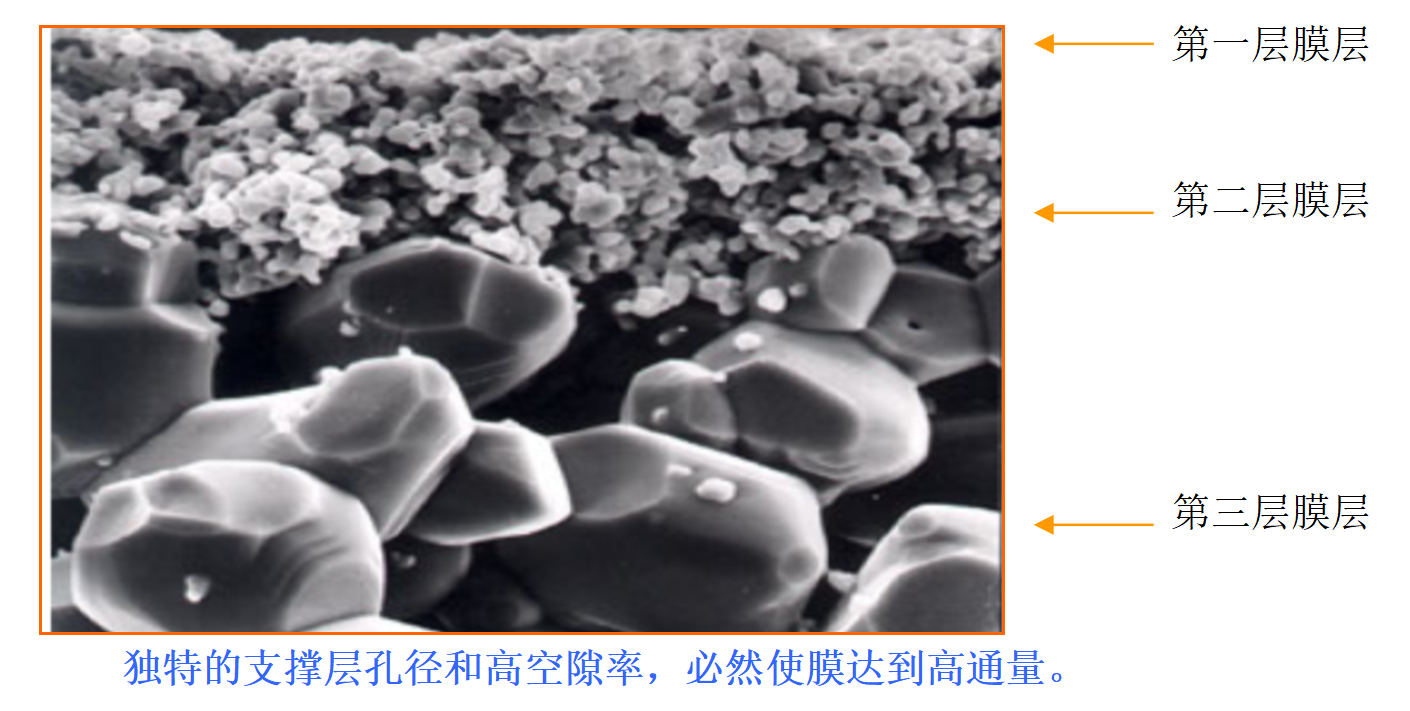

無機陶瓷膜是以氧化鋁、氧化鈦、氧化鋯等經高溫?zé)Y(jié)而成的具有多孔結構的精密陶瓷過濾材料，其多孔支撐層、過濾層及微濾膜層呈非對稱分布，建立于無機材料科學基礎上的無機陶瓷膜具有比板框、離心機、硅藻土等傳統分離介質及聚合物膜無法比擬的一些優點：
耐高溫、耐有機溶劑；
分離精度高，透過液澄清透明，大大減輕后續處理難度；
孔徑分布的誤差小，孔的直徑均一；
較高的過濾精度，較高的空隙率；
化學穩定性極佳，能耐酸、耐堿、耐氧化；
機械強度大，耐磨性好；
無機陶瓷膜分離技術是基于多孔陶瓷介質的篩分效應而進行的物質分離技術，采用與傳統“死端過濾”“濾餅過濾”等過濾方式截然不同的動態“錯流過濾”方式：即在壓力驅動下，原料液在膜管內側膜層表面以一定的流速高速流動，小分子物質（液體）沿與之垂直方向透過微孔膜，大分子物質（或固體顆粒）被膜截留，使流體達到分離濃縮和純化的目的。
三、工藝流程、控制說明及報價
1、根據雙方中試情況結合需方要求:
陶瓷膜要求
序號 | 項目 | 參數、說明 |

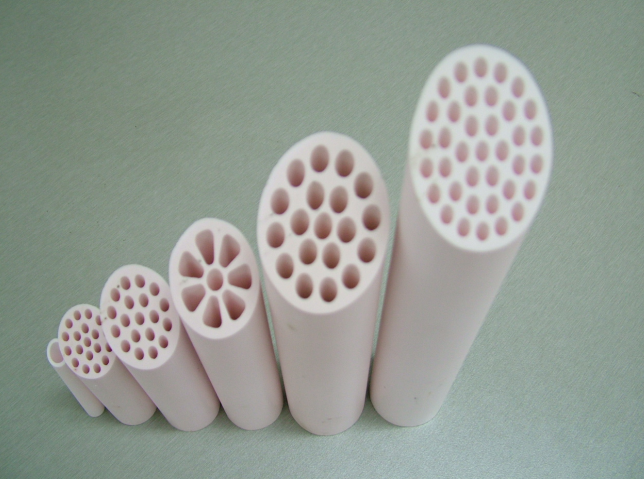

1 | 支撐體結構 | 19通道多孔氧化鋁陶瓷芯，氧化鋁含量大于99% |
2 | 外形尺寸 | 膜管外徑 Φ30mm、通道內經 Φ4mm、管長1200mm |
3 | 膜材質 | 99.99%氧化鋁，膜層為氧化鋯 |
4 | 膜孔徑 | 50nm/200nm |
5 | 爆破壓力 | 60MPa |
6 | 最大工作壓力 | 小于1MPa |
7 | pH適用范圍 | 0-14 |
8 | 膜管燒結溫度 | 大于1700℃ |
9 | 抗氧化劑性能 | 優 |
10 | 抗溶劑性能 | 優 |
11 | 膜管的強度、耐酸堿檢測報告 | 符合國家標準 |
2、陶瓷膜設備
2.1、陶瓷膜設計要求
陶瓷膜型號 WT-MF-50-19×30×1200
裝置膜管數量 6支
裝置膜面積 0.25m2 ×6支=1.5 m2
操作溫度 5-70℃
操作壓力 0.2--0.4Mpa
2.2、陶瓷膜組件外殼
2支×3芯×φ30×1200mm 過濾面積：1.5 m2

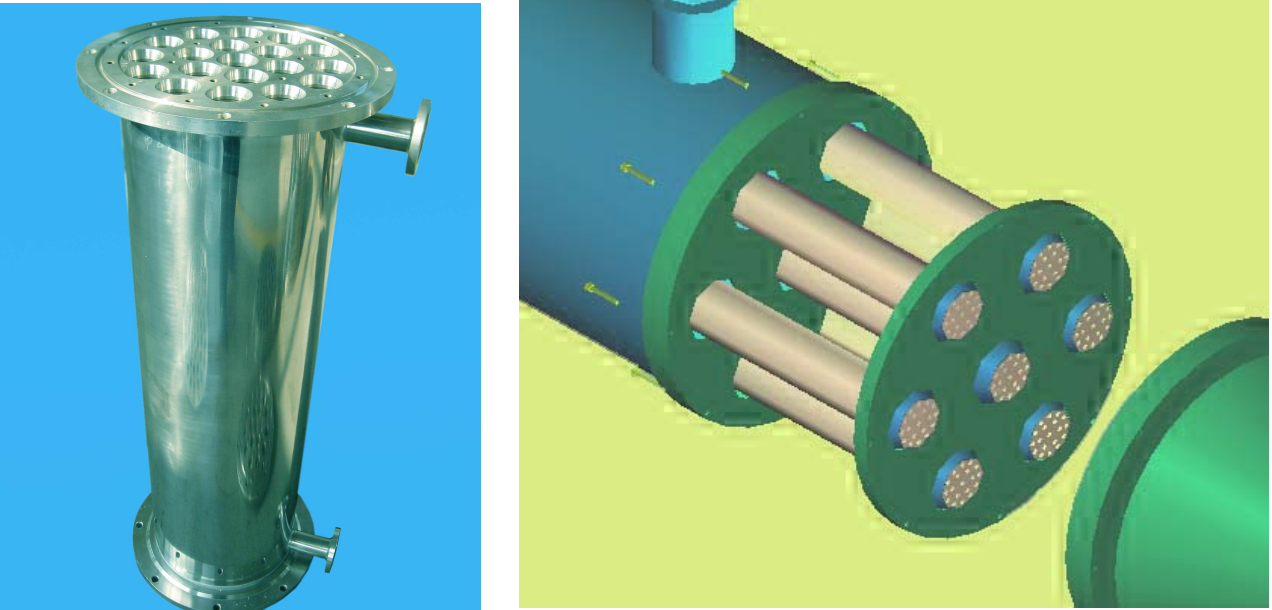

〖膜組件裝配示意圖〗
2.3、工藝流程說明
為了節能且充分發揮陶瓷膜設備分離作用，現將陶瓷膜設備設計成內循環式結構，在中試設備和大生產設備中一般采用這種結構，該結構優點在于節能。
設備采用集中顯示、集中控制等功能，在設備中選用了壓力傳感器、溫度傳感器等元器件。
2.4、泵性能計算
循環泵:設計膜面流速為4—5m/秒，單套膜機組共包括2個膜組件串聯設計，每個膜組件內裝3支膜元件，通過計算每套機組的循環泵流量設計為103/H，揚程40米。

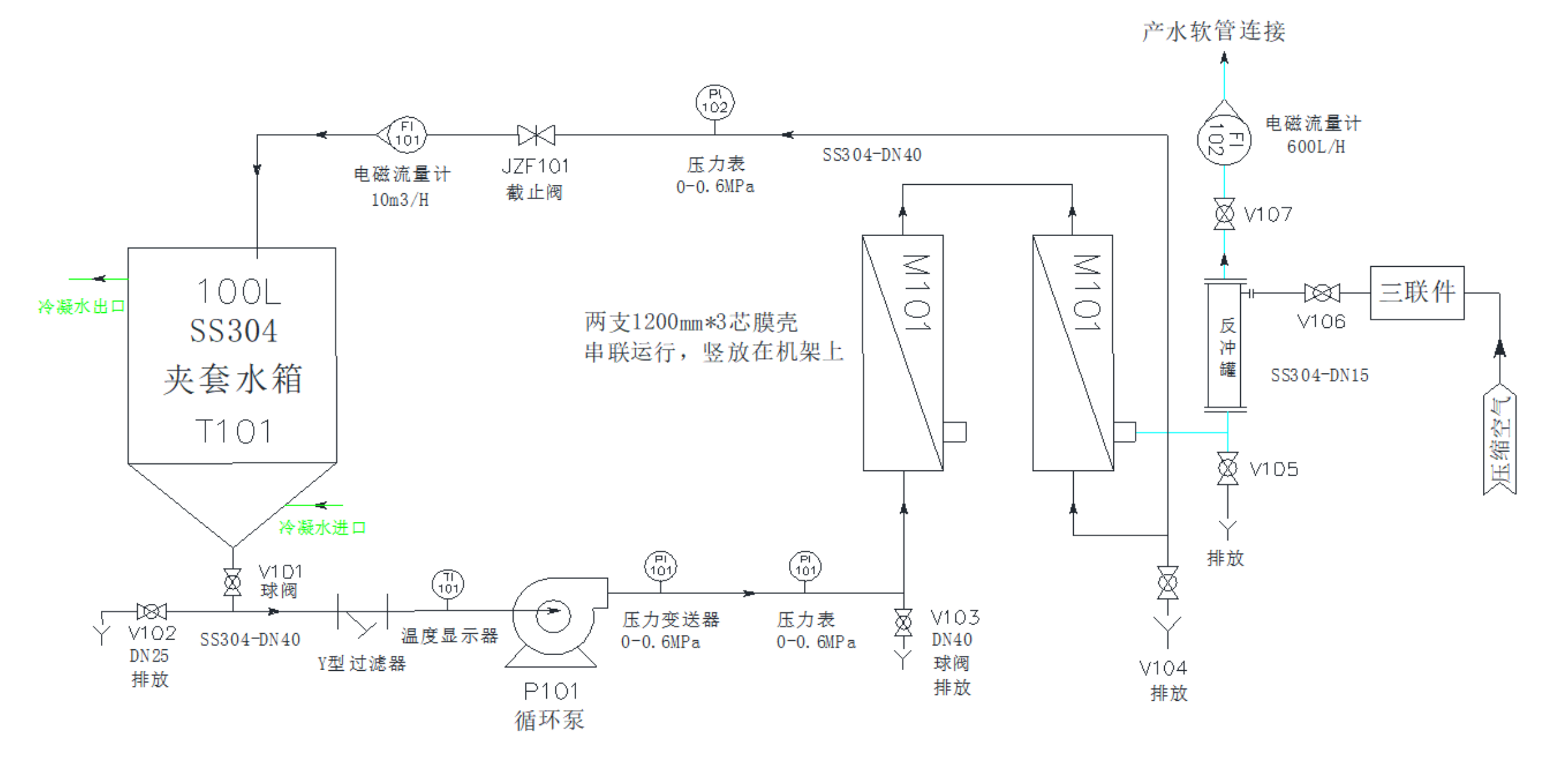

四、陶瓷膜過濾設備工藝流程圖：
五、陶瓷膜設備配置表
（1）膜及組件
貨物名稱 | 規格型號 | 材質 | 供貨商及說明 | 數量 |
膜元件 | WT-MF-50-19×30×1200 | Al2O3 | 南京 | 6支 |
膜組件 | 3芯(含端封及密封件) | SS304 | 沃騰 | 2套 |
膜管/組件密封圈 | 實配 | 氟橡膠 | 沃騰 | 1套 |
（2）泵
名稱 | 規格 | 材質 | 供貨商 | 數量 |
循環泵 | Q=10m3/H，H=50m 4KW 380V | SS304 | 南方泵 | 1臺 |
（3）閥門及管配件
貨物名稱 | 規格 | 材質 | 供貨商 | 數量 |
球閥/蝶閥 | DN15-DN40 | SS304 | 沃騰 | 7臺 |
截止閥 | DN40 | SS304 | 沃騰 | 1臺 |
管配件 | 彎頭、三通等 | SS304 | 沃騰 | 1批 |
設備支架 | 實配 | SS304 | 沃騰 | 1套 |
Y型過濾器 | 50目 | SS304 | 沃騰 | 1臺 |
（4）儀器儀表
名稱 | 供應商 | 型號規格 | 數量 |
濃水電磁流量計 | 西尼爾 | 20m3/hr 含視鏡 | 1臺 |
產水電磁流量計 | 西尼爾 | 600L/H含視鏡 | 1臺 |
壓力表 | WIKA | 0-0.6MPa | 2臺 |
溫度顯示器 | 杭州米科 | 0-100℃ SS304 | 1臺 |
壓力變送器 | Danfoss | 0-0.6MPa | 1臺 |
（5）控制柜
貨物名稱 | 規格 | 供貨商 | 數量 |
電控柜 | 實配 手動操作 SS304 | 沃騰 | 1套 |
柜內電氣附件 | 實配 | 施耐德 | 1套 |
變頻器 | 4KW | ABB | 1臺 |
（6）水箱及CIP清洗
貨物名稱 | 規格 | 供貨商 | 數量 |
夾套水罐 | 100L 正錐底 SS304 | 沃騰 | 1套 |
手動反沖洗裝置 | 含反沖罐、蝶閥、三聯件等 | 沃騰 | 1批 |
六、膜過濾設備參數表
設備參數表
技術參數 | 數 值 | 單位 | 備 注 |
設備型號 | WTM—CM-06 | 臺 | |
膜外管數量 | 6 | 支 | |
膜外管規格 | Φ30 | mm | |
膜面積 | 0.25 | m2 | |
設備規格尺寸 | 1500(長)×900(寬)×1600(高) | mm | (基本數據) |
主機凈重 | 200 | Kg | (基本數據) |
水箱體積 | 100 | L | |
設備運行重量 | 220 | Kg | (基本數據) |
配備電源 | 380V 50Hz總功率≥4KW | ||
循環泵電機功率 | 4 | Kw | |
允許最大操作溫度范圍 | ≤90 | ℃ | |
允許最大操作PH范圍 | 1-14 | ||
允許最大安全壓力 | 2-6 | Bar | 膜進口壓力 |
處理量 | 100-120 | L/H | 產水量 |
適合料液量 | 20-2000 | L | 母液量 |
七、系統報價
設備總計：￥X0000.00 元（X萬元整）
備注：1、賣方代辦運輸，運費由賣方負責
2、 以上報價含現場安裝調試、培訓費用
以上報價，包含13%增值稅專用發票費用
