WTM-ED2040-20

實驗室電滲析設備

技

術

方

案

一、設計說明

WTM-ED2040系列電滲析實驗設備是合肥沃騰膜分離設備有限公司專為科研院所設計的用于小型試驗過程的電滲析裝置。本設備主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的離子交換膜。本系統可以提供相當廣的流量、壓力范圍。最高壓力0.3MPa。

給水淡化處理中最常用的方法有：電滲析法，反滲透法，離子交換法，而電滲析法在海水和苦咸水淡化或初級除鹽中，既能制取滿足生產和生活用水要求，而且設備簡單，運行管理方便，因此備受推廣使用。該設備可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域，特別適合高校、科研機構、企業研發中心及小批量生產的使用。

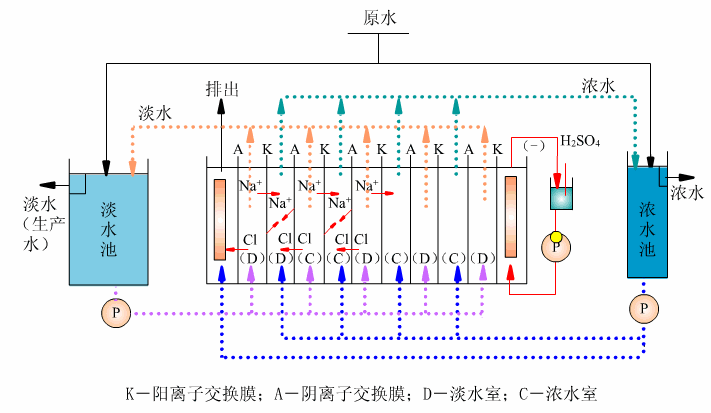

 二、工藝流程

三、工作原理

電滲析是利用離子交換膜對溶液中陰陽例子的選擇透過性，以直流電場為推動力的膜分離方法，它是使溶質和溶液分離的一種物理化學過程。電滲析器中交替排列著許多陽膜和陰膜，分隔成小水室。當原水進入這些小室時，在直流電場的作用下，溶液中的離子就作定向遷移。陽膜只允許陽離子通過而把陰離子截留下來；陰膜只允許陰離子通過而把陽離子截留下來。結果使這些小室的一部分變成含離子很少的淡水室，出水稱為淡水。而與淡水室相鄰的小室則變成聚集大量離子的濃水室，出水稱為濃水。從而使離子得到了分離和濃縮，水便得到了凈化。

利用離子交換膜在電工作下可對溶液的離子性物質進行脫鹽、濃縮、精制及回收。

四、設備特點

電滲析膜過程優勢

電膜過程作為重要的膜過程之一，和其它壓力驅動膜過程相比，具有以下應用優勢：

1、可在pH值范圍為0－14的情況下穩定運行。

2、耐有機溶劑，可在含溶劑如醇、酯、苯和有機烷烴的水溶液中運行。

3、可在氧化劑如氯、雙氧水等溶液中穩定運行。

4、過流部件均為有機材質，可抗腐蝕。

5、電滲析以直流電滲為驅動力進行分離，操作壓力低，系統加工制作要求較低。

6、電滲析可將鹽份最高濃縮至20%，大大減少后續處理的費用和難度。

7、電滲析過程膜面流速高，抗污染能力強，并可拆洗。

沃騰電滲析膜堆的特點和優勢

1、對電滲析膜堆結構進行優化設計，大大降低膜堆成本。

2、過流材質選用性能優異的高分子材料，可以在較大的pH范圍內和高達20%的氯化鈉溶液中保證性能穩定。

3、隔板兼顧柔性和韌性，既保證膜和隔板的密封性又有良好的機械強度和抗形變能力。

操作指南

在啟動、停機、清洗或其它過程中，為防止?jié)撛诘哪て茐模瑧?yīng)避免膜堆內部產生任何的壓力或流量變化。啟動過程中，我們推薦按照下述過程從靜止?fàn)顟B(tài)逐漸投入運行狀態：

1、濃水、淡水、極水三臺泵應當同時啟動，并有流量從小到大的緩慢上升過程；

2、升至指定流量時，盡量保持三股水的壓力差在0.01Mpa以內。

3、三股水的流量、壓力在沒達到穩定之前，請不加外加電壓電流。

4、在停機過程，應當先斷電再斷水，嚴禁在膜堆沒流量的情況下接通電源。

重要信息

膜堆應該始終保持濕潤狀態。

在膜堆通電正常運行時，嚴禁身體直接接觸電滲析膜堆，避免發生觸電情況。

不可在膜堆上堆放任何物體，保持膜堆外部的干凈和干燥。

膜堆正常運行過程有少量氣體（氫氣、氧氣、氯氣）產生，請注意通風和防護。

膜堆無法做到防爆設計，請仔細考慮防爆相關要求。

電滲析膜堆有少量漏水是正?，F(xiàn)象，不能用旋緊螺桿螺絲的辦法解決問題。

五、電滲析設備參數表

設備參數表

六﹑系統組成

七﹑系統報價

設備總計：  X0000.00 元（X萬元整）

備注：

1.賣方代辦運輸，運費由賣方負責,賣方負責安裝調試、培訓費用

2.設備質保期1年（除耗材外）

3.以上報價，包含17%增值稅發票費用

八、設備圖片    照片僅供參考，以實物為準。
