一、設計說明
本設備主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的卷式膜。本系統可以提供相當廣的流量、壓力范圍。最高壓力41公斤，具有自動蓄能緩沖及泄壓的安全功能。
可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類卷式膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域，特別適合高校、科研機構、企業研發中心及小批量生產的使用。

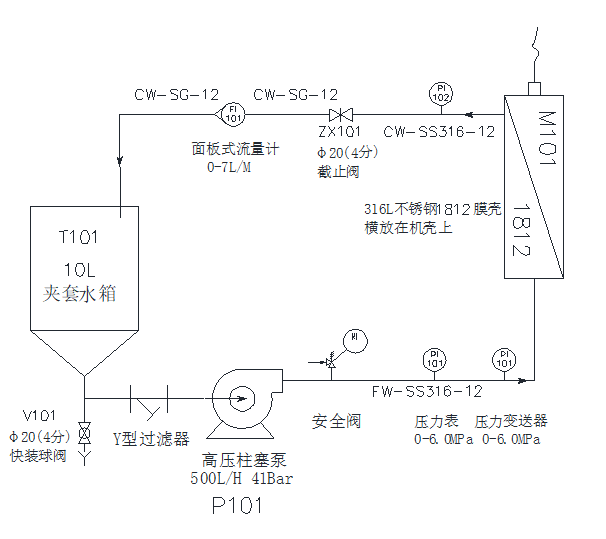

二、工藝流程
三、流程說明
本設備由水箱T101，高壓柱塞泵P101、膜組件M101即其他閥門、儀表、管路等組成。
1、試驗開始前，用清水沖洗設備。
將清水置于水箱T101中，開啟針型閥ZX101，同時檢查閥門V101處于關閉狀態。然后開啟高壓泵沖洗設備。沖洗結束將水排放。
2、開始試驗
將料液置于水箱T101中，開啟針型閥ZX101，同時檢查閥門V101處于關閉狀態。然后開啟高壓隔膜柱塞泵P101，通過調節針型閥ZX101和變頻器頻率使得運行壓力為所需值。收集淡側溶液，濃側溶液返回水箱T101，直到達到所需濃縮倍數，或淡測流量小于指定值時停機。
3、試驗結束后，用清水沖洗設備。
四、設備特點
1.結構設計緊湊，體積小，安裝使用方便,操作簡單，設備運行穩定；
2.循環體積?。?L（大于1L都可以實驗），,清洗方便，膜芯可長期循環使用；
3.動力組件采用進口高壓柱塞泵，高壓力，高效率，耐腐蝕，衛生級別高，壓力最高可達41Bar；
4.變頻器調速功能，精確控制流量與壓力，減少能量損耗，同時避免開機時對膜組件沖擊，配有安全泄壓閥，對超壓起到自動泄壓的效果，配有壓力變送器，可設定指定壓力，穩定運行，壓力變化小于設定值的2%；
5.設備為微濾、超濾、納濾、反滲透通用型，可通過更換膜芯實現不同物料分離、澄清、脫鹽、濃縮等功能；
6.采用單只1812膜設計，有效膜面積為0.4平方，標準水透過液量為5—25L/H,適用于母液量5—100L的膜分離實驗；
7.與料液接觸部分低壓軟管部分采用食品衛生級的硅膠管，不銹鋼部分采用衛生級SUS316L材質；
8.可按照客戶要求進行個性化設計。
五、設備參數
六﹑系統組成
七﹑系統報價
設備總計：.00元（元整） 現貨供應
設備附送一支膜元件
設備為通用性，可根據需要配套不同孔徑的微濾、超濾、納濾、反滲透膜元件
備注：
1.設備質保期1年（除耗材外）；
2.以上報價，包含13%增值稅專用/普通發票費用；
3.含運費、現場安裝、現場調試、培訓等費用。

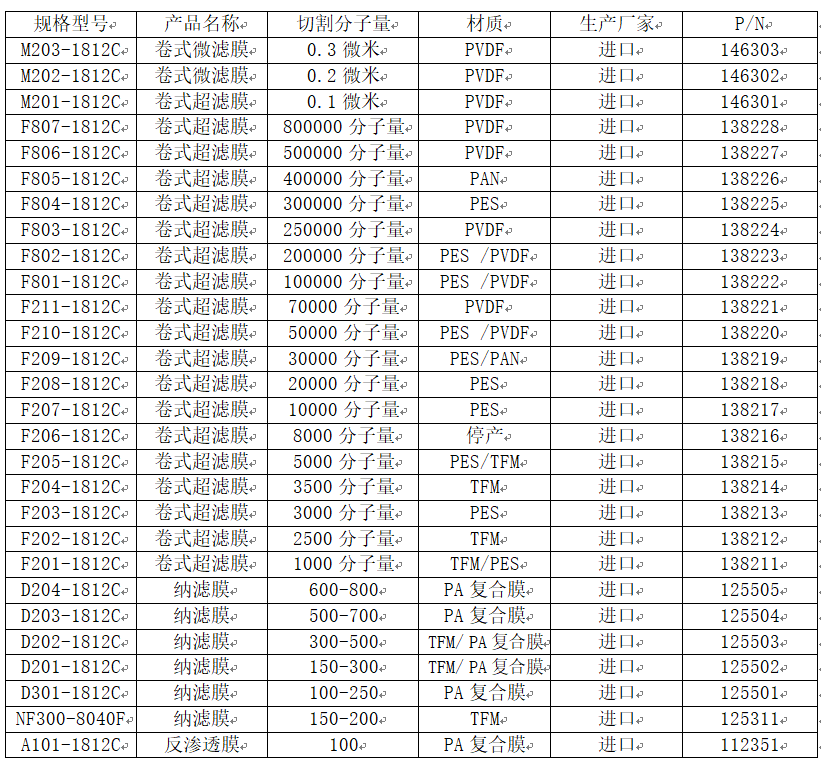

附錄：1812膜元件清單

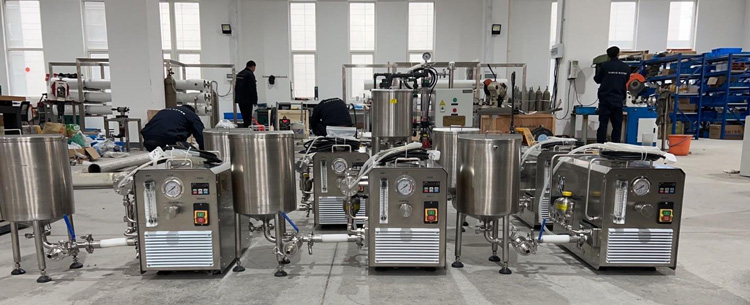

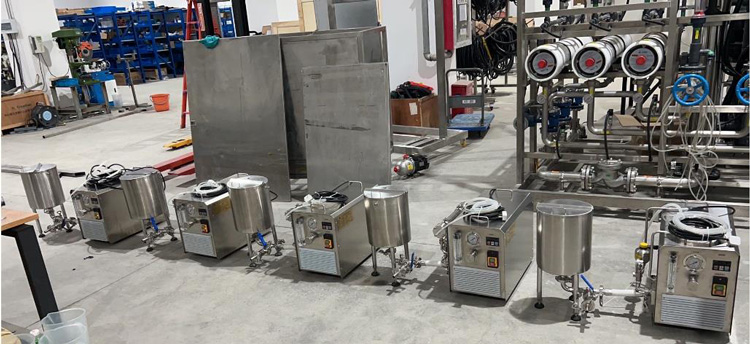

設備圖片：
